Ana halkadan çıkan çoklu ve tekli çelik tellerin uçlarında çeşitli bağlantı aparatlarından oluşan ve çelik tellerin birleşiminden meydana gelen çelik halat sapanlar, kaldırma ve taşıma işleminde neredeyse bütün sektörlerde hizmet vermektedir.
Çelik tel halat sapanlar zincir sapanlardan daha kolay kulanımlı ve daha ucuzdur. Galvanizli tel halat korozyona karşı iyi koruma sağlar, aşırı yağışlı ve nemli ortamlarda paslanmaz çelik tel halatlar kullanılabilir. Son derece ağır yüklerinizi kaldırmak için çelik tel halat sapanlar genellikle en iyi seçenektir.
Malzeme/Tasarım: Tel halat sapan imalatı için halat kalitesi 1770 veya 1960 N/mm² olmalıdır. Çok bacaklı sapanlarda halat boyu ve derecesi her bacak için aynı olacaktır. Alt terminal teçhizatının / bağlantılarının çalışma yükü sınırı, en azından takıldıkları halatlara eşit olacaktır. Bir terminal fitinginin kullanıldığı durumlarda, göz sonlandırma her zaman bir yüzük ile donatılacaktır . 3 ve 4 ayaklı sapanlar için ana halkalar kesinlikle yavrulu olarak kullanılmalıdır.
Çelik sapanların iç uçları arasındaki düz halatın minimum uzunluğu, nominal halat çapının 20 katı olmalıdır. Ek yerlerinin uçları arasındaki düz halatın minimum uzunluğu, anma halat çapının en az 15 katı olmalıdır. Sonsuz çelik sapanlar için yüksükler arasındaki uzunluk, preslemeden sonra yüksük uzunluğunun üç katından az olmamalıdır.
Herhangi bir ana bağlantının çalışma yükü limiti, en azından bütün çelik sapanın tonajına eşit olacaktır. Üç veya dört kollu askılara takılan herhangi bir ara bağlantının çalışma yükü sınırı, ondan sarkıtılan zincirlerden birinin WLL'sinin en az 1,6 katına eşit olacaktır.
UYARI! Kullanılan çelik sapanın kaç derece açıya binmesi gerektiğini, kullanıcı kesinlikle belirtmelidir ve ona göre çelik sapan seçimi yapılmalıdır.
Çelik halatlı sapan için çalışma yükü sınırı (WLL)
Tek bacaklı askı
WLL (ton) = (F min x K T ) / (Z p xg)
Sonsuz askı
WLL (ton) = (F min x K T x 2 x 0,8) / (Z p xg)
Çok kollu askı
WLL (ton) = (F min x K T x K L ) / (Z p xg)
| 1 Bacak | 2 Bacak | 3 ve 4 Bacak | Sonsuz | |||||||
| Açı (derece) | Düz | Boğdurma | U Tipi | 0-45 | 45-60 | 0-45 | 45-60 | Düz | Boğdurma | U Tipi |
| Yük Faktörü | 1 | 0,8 | 2 | 1,4 | 1 | 2,1 | 1,5 | 2 | 1,6 | 4 |
| mm | WLL Kapasite (Ton) | |||||||||
| 8 | 0,75 | 0,6 | 1,5 | 1,1 | 0,75 | 1,6 | 1,1 | 1,4 | 1,2 | 3 |
| 9 | 0,9 | 0,8 | 1,8 | 1,26 | 0,9 | 2 | 1,4 | 1,8 | 1,5 | 3,6 |
| 10 | 1,2 | 0,95 | 2,4 | 1,7 | 1,2 | 2,5 | 1,8 | 2,4 | 1,9 | 4,8 |
| 11 | 1,4 | 1,1 | 2,8 | 2 | 1,4 | 3 | 2,2 | 2,8 | 2,3 | 5,6 |
| 12 | 1,7 | 1,3 | 3,4 | 2,4 | 1,7 | 3,6 | 2,6 | 3,4 | 2,7 | 6,8 |
| 13 | 2 | 1,6 | 4 | 2,8 | 2 | 4,2 | 3 | 4 | 3,2 | 8 |
| 14 | 2,3 | 1,8 | 4,6 | 3,2 | 2,3 | 4,8 | 3,5 | 4,6 | 3,7 | 9,2 |
| 16 | 3 | 2,4 | 6 | 4,2 | 3 | 6,3 | 4,5 | 6 | 4,8 | 12 |
| 18 | 3,8 | 3,1 | 7,6 | 5,3 | 3,8 | 8 | 5,7 | 7,6 | 6,1 | 15,2 |
| 20 | 4,7 | 3,8 | 9,4 | 6,6 | 4,7 | 10 | 7,1 | 9,4 | 7,6 | 18,8 |
| 22 | 5,7 | 4,6 | 11,4 | 8 | 5,7 | 12 | 8,5 | 11,4 | 9,2 | 23 |
| 24 | 6,8 | 5,4 | 13,6 | 9,5 | 6,8 | 14,3 | 10,2 | 13,6 | 11 | 27 |
| 26 | 8 | 6,4 | 16 | 11,2 | 8 | 16,8 | 12 | 16 | 12,8 | 32 |
| 28 | 9,3 | 7,4 | 18,6 | 13 | 9,3 | 19,5 | 14 | 18,6 | 15 | 37 |
| 32 | 12 | 9,7 | 24 | 16,8 | 12 | 25,5 | 18 | 24 | 19,5 | 48 |
| 36 | 15 | 12 | 30 | 21 | 15 | 32 | 23 | 30 | 25 | 60 |
| 40 | 19 | 15 | 38 | 27 | 19 | 40 | 28,5 | 38 | 30 | 76 |

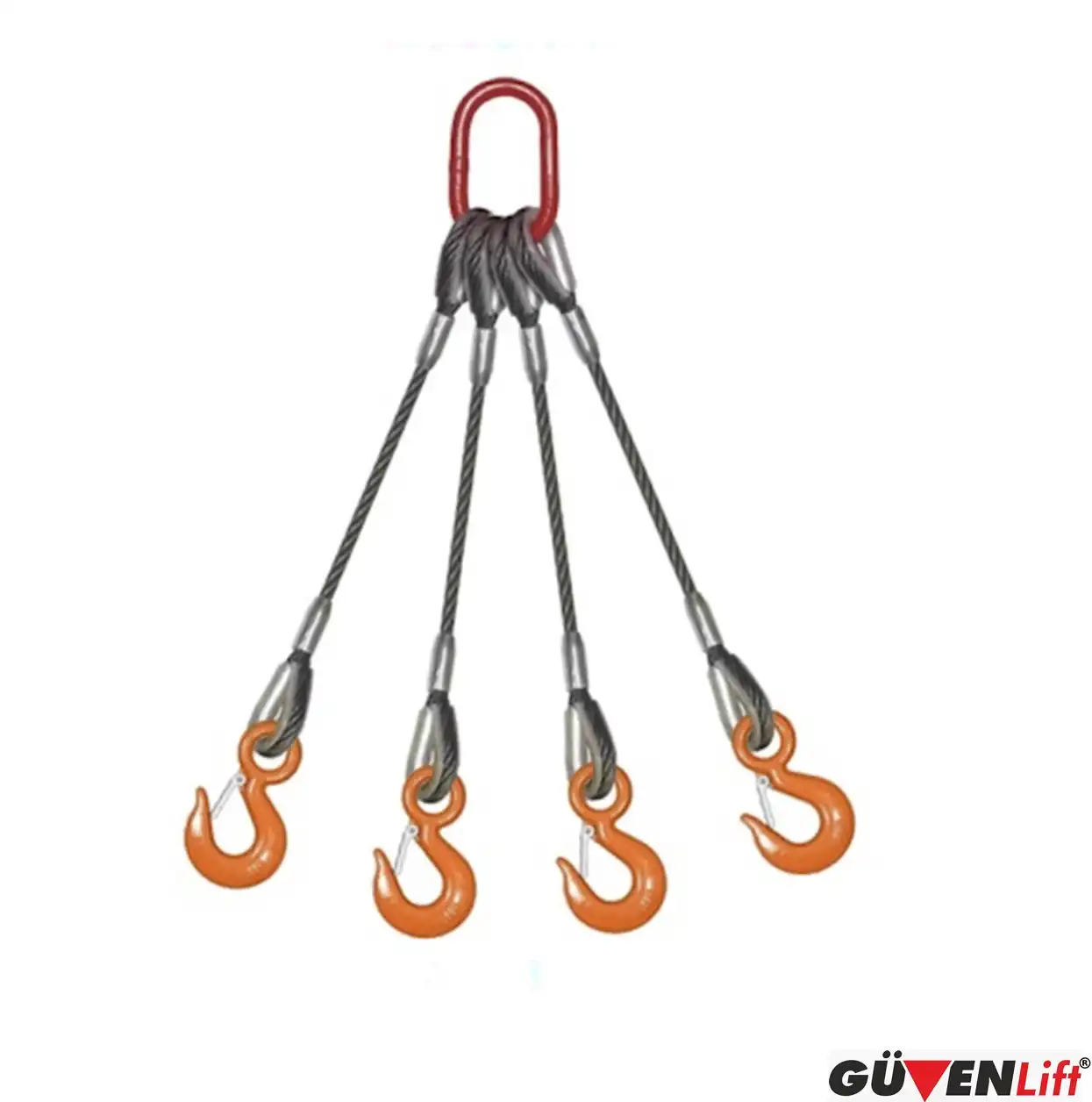

"4 Kollu Çelik Sapan Kancalı Yük Kaldırma" tanımı, özellikle büyük ve ağır yüklerin kaldırılması için tasarlanmış bir yük kaldırma ekipmanını ifade eder. Bu tür bir sapan, endüstriyel, inşaat ve ağır sanayi alanlarında yaygın olarak kullanılır ve aşağıdaki özelliklere sahiptir:
Dört Kollu Yapı: Sapanın dört ayrı çelik halat veya kayış kolundan oluştuğunu belirtir. Dört kollu yapı, yükün dört noktada desteklenmesini ve böylece daha dengeli ve güvenli bir kaldırma işlemi gerçekleştirilmesini sağlar.
Kancalar: Her bir kolun ucunda, yükleri asmak ve güvenli bir şekilde taşımak için kullanılan kancalar bulunur. Bu kancalar, genellikle dönebilir yapıda olup, yükün hareketini ve dengesini iyileştirmeye yardımcı olur.
Çelik Malzeme: Kollar, yüksek mukavemetli çelik tellerden veya çelik bantlardan yapılır. Bu malzeme, ağır yükleri taşıma kapasitesi ve dayanıklılığı nedeniyle tercih edilir.
Çeşitli Kullanım Alanları: Dört kollu çelik sapan kancalı yük kaldırma ekipmanları, ağır makine, inşaat malzemeleri, konteynerler ve diğer büyük boyutlu ekipmanların kaldırılmasında kullanılır.
Bu tip sapanların kullanımında, kullanılacak yükün ağırlığına ve boyutlarına uygun olarak farklı kalınlık, uzunluk ve mukavemet seviyelerinde çelik halatlar veya kayışlar tercih edilir. Ayrıca, güvenlik ve verimlilik açısından, sapanların düzenli bakım ve kontrolünün yapılması çok önemlidir.
Hayır çürümez. Tabii ki bu size bağlıdır. Halatı ve aksesuarlarını sürekli temizler ve yağlar iseniz uzun vadeli olarak kullanabilirsiniz.
Hayır gerek yok. Bizi arayarak kapasite ve yük bilgilerini verirseniz size uygun uluslararası normlara sadık bir şekilde çelik halat çapını ve ek aksesuarları bildirelim.
Fiyatlarımız ölçü ve kapasiteye göre değişiyor. Bunu bilmek ve en uygun fiyatı almak için bizimle mail ya da telefon aracılığıyla irtibata geçebilirsiniz.
İstenilen ölçüde halat uzunluğu olabilir fakat unutulmaması gereken tek husus şudur. Vincin kaldırma yüksekliği ve kaldırılacak yükün ölçüleridir. Eğer çok geniş bir yükünüz var ise halatın uzun olması lazımdır ki çok açıya binmeden yükü rahatlıkla kaldırabilirsiniz.
Çelik halat sapanların yük hesabı için uluslararası bir tablo vardır. Bu tabloda kaç mm çelik halat, kaç kolda ve kaç derece açıda kaç ton taşıyabilir gösteriyor. Bu husus hesaplanmadan direk tablodan bakılabilir. Biz ürün seçerken asıl tonajın bir üst çelik halat çapını tavsiye ediyoruz ki uzun ömürlü kullanım sağlansın.
