Manuel Caraskallar

Manuel caraskal (el caraskalı, zincirli palanga), el zinciri çekilerek çalışan ve elektriğe ihtiyaç duymadan yük kaldıran bir kaldırma aracıdır. Elektrik hattı çekilmemiş şantiyelerde, makine montajı ve bakımında, kalıp değişiminde ve tavan vincinin ulaşmadığı köşelerde kullanılır. Dişli kutusu el kuvvetini büyüttüğü için tek kişi tonlarca yükü yavaş ama kontrollü biçimde kaldırabilir. Hızdan çok hassas konumlama isteyen işlere uygundur.

Manuel caraskal modelleri

• Standart ve eko seri: 1, 2 ve 3 ton manuel caraskallar, 5 ve 10 ton yük emniyetli modeller ve 500 kg'dan 20.000 kg'a eko seri. Bu serilerde 3, 5 ve 12 metre kaldırma yüksekliği standarttır, farklı yükseklik talep üzerine hazırlanır. El zinciri 5 ya da 5,5 mm'dir ve uzatılabilir.
• Platin Black: Standart kaldırma yükseklikleri 3, 6 ve 10 metredir; bakım için fren ve şanzımana kolay erişilir.

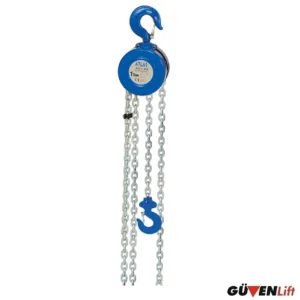

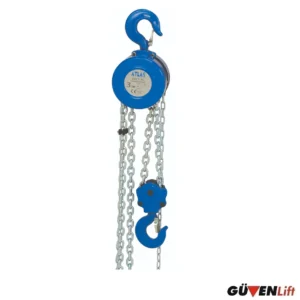

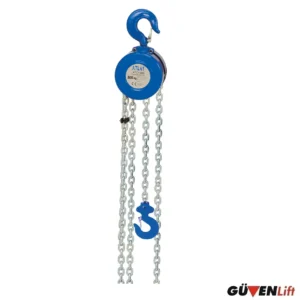

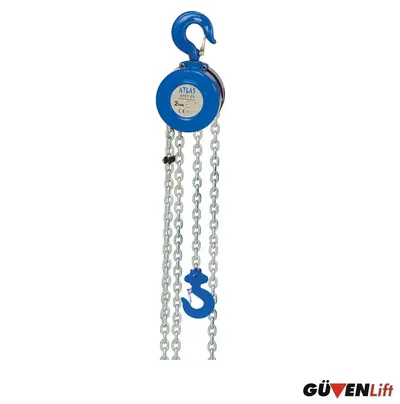

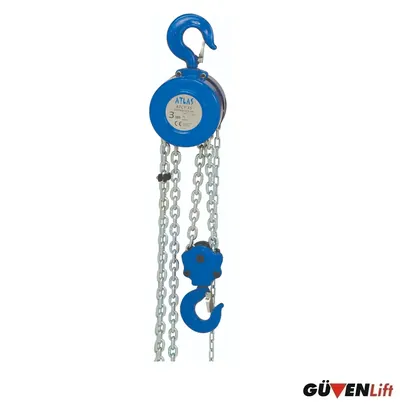

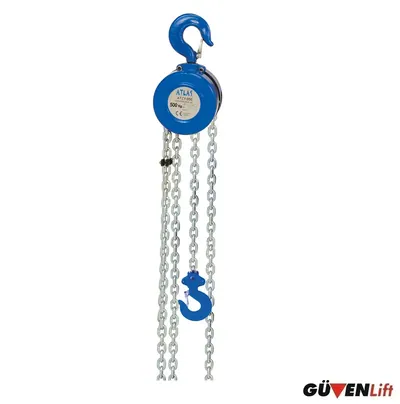

• Atlas yuvarlak caraskal: 0,5 ile 3 ton arası, 3-5 metre kaldırma yüksekliği. Fiyatı uygun, ara sıra kullanım için düşünülmüş modellerdir; sık ve ağır kullanımda diğer seriler daha uzun ömürlüdür.
• Platin SS alüminyum caraskal: Hafif alüminyum gövdelidir, 250 ve 500 kg modelleri taşıma çantasıyla gelir. Ekipmanı sahaya sürekli taşıyan servis ekipleri için.
• Platin SS ATEX caraskal: Kıvılcım çıkarmayan yapıda, krom kaplı gövdelidir; talep üzerine bölge 1 ya da bölge 2 için ATEX sertifikasıyla verilir.
• Alçak tavan ve düşük mesafeli modeller: Caraskal dişli bir arabaya monte edilmiştir, I ve H profillerin çoğuna uyar. Kirişe yakın çalıştığı için tavanı kısa yerlerde kaldırma yüksekliğinden kazandırır.
• Havalı (pnömatik) zincirli vinç: Basınçlı havayla çalışır, hızı ayarlanabilir, patlayıcı ortamlar için uygundur. Hava kurutucu ve FRL (şartlandırıcı) ünitesi ürünle gelmez, tesisatınızda bulunmalıdır.

Yale marka manuel caraskallar için Yale Germany sayfasına bakabilirsiniz.

Kapasite, zincir boyu ve ölü mesafe

Kapasiteyi kaldıracağınız en ağır yüke göre seçin, askı aparatlarının ve sapanın ağırlığını da hesaba katın. Zincir boyu, caraskalın asılacağı noktadan yükün ineceği en alt noktaya kadar olan mesafeyi karşılamalı. Tavan kısaysa ölü mesafeye bakın: caraskal tamamen toplandığında askı kancası ile yük kancası arasında kalan mesafedir. Örneğin 1 ton eko caraskalda bu mesafe 270 mm, 5 ton yük emniyetli modelde 600 mm'dir.

Büyük kapasitelerde caraskal yükü birden fazla zincir koluyla (donam) taşır. 1 ton modellerde 6 mm yük zinciri tek donamla çalışırken 5 ton yük emniyetli modelde 9 mm zincir 2 donamlıdır. Donam sayısı arttıkça aynı el kuvvetiyle daha ağır yük kalkar; buna karşılık aynı yükseklik için el zincirini daha uzun çekersiniz. Yükü sık sık yatayda kaydırmanız gerekiyorsa caraskalı bir manuel şaryoya asıp kiriş boyunca yürütebilirsiniz.

Asma, kullanım ve bakım

Caraskalın asılacağı kiriş, mapa ya da tavan noktası en az caraskalın kapasitesini taşımalı; emin değilseniz statik kontrolünü yaptırın. Manuel caraskal dikey kaldırma içindir. Yükü yatayda çekmek, gerdirmek ya da sabitlemek gerekiyorsa kolla çalışan hubzug daha doğru seçimdir. Kaldırmadan önce yük zincirinin burulmadığına ve kanca mandalının kapandığına bakın. El zincirine fazladan kuvvet uygulamak için araç kullanmayın; zincir çok ağır geliyorsa yük kapasiteyi aşıyor olabilir. Yük zincirini temiz ve yağlı tutun, fren ve kancayı periyodik kontrollerde inceletin. Açık havada kalan caraskalın üzerini örtün; nem ve toz zamanla fren ile dişlilere zarar verir.

Yükün ağırlığını, kaldırma yüksekliğini ve caraskalın asılacağı yeri yazın; uygun modeli fiyatıyla birlikte önerelim.
