Portal Vinçler

Portal vinç, iki ya da daha fazla ayak üzerinde duran bir kiriş ve bu kirişte çalışan bir vinçten oluşur. Sahada gantry vinç, sehpa vinç ya da kalıp vinci adıyla da sorulur. Tavana, kolona ya da duvara vinç bağlanamayan yerlerde yalnız zeminden güç alarak yük kaldırmayı sağlar. Atölyede kalıp değiştirmek, CNC tezgâhına parça yüklemek, depoda kamyondan malzeme indirmek ve açık sahada ağır parça taşımak tipik kullanımlarıdır. Portal vinçleri Tuzla'daki imalat noktamızda istenen kapasite, açıklık ve yükseklikte üretiyoruz.

Sabit, mobil ve manuel portal vinç türleri

• Sabit portal vinç: Ayaklar zemine ankrajla bağlanır ve vinç bir hat üzerinde çalışır. Tek kademeli, 3, 4 ve 5 ayaklı sabit portal vinç sistemleri 1 ile 10 ton arasında yapılıyor. Vinç hareket ederken sistemde salınım olmaması için gerekirse çapraz destek eklenir.
• Mobil portal vinç: Tekerlekli ayaklarla yeri değiştirilir; GVN62, GVN63 ve GVN-02 bu gruptadır. Yükseklik ayarlamalı portal vinç 250 kg ile 5 ton arası modellerde kiriş yüksekliğinin işe göre değiştirilmesini sağlar.

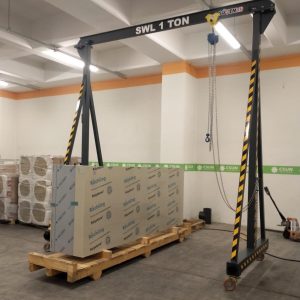

• Manuel portal vinç: Elektrik gerektirmez; yük manuel caraskalla kaldırılır, araba elle itilir. GVN227 1 ton manuel portal vinç 2 ile 5,5 metre arası genişlik ve 2 ile 4,5 metre arası yükseklik seçenekleriyle geliyor.
• Raylı, yüksek ve ağır tip: Zemindeki ray üzerinde yürüyen GVN95, çift ayaklı ağır tip GVN416 ve 1 tondan 25 tona kadar yapılabilen yüksek portal GVN418 geniş sahalar ve yüksek kaldırma isteyen işler içindir.

Standart seri 0,5 tondan 5 tona kadar 0,5, 0,75, 1, 1,5, 2, 2,5, 3, 4 ve 5 ton adımlarıyla ilerler. Kiriş üzerinde manuel caraskal, elektrikli zincirli vinç ya da elektrikli halatlı vinç kullanılabilir; yükün kiriş boyunca yürümesi gerekiyorsa manuel ya da elektrikli şaryo eklenir. Günde birkaç kez kaldırma yapılan bakım işlerinde manuel caraskal yeter. Vardiya boyunca sık kaldırma varsa elektrikli zincirli vinç, yüksek kaldırma ve ağır tonajda halatlı vinç daha doğru seçimdir.

Yük hep aynı hat üzerinde taşınıyorsa sabit portal, birkaç tezgâh ya da bölüm arasında dolaşacaksa mobil portal seçilir. Alanın bir tarafında sağlam bir duvar ya da kolon dizisi varsa yarı portal tip de düşünülebilir: bir taraf zemindeki ayağa, diğer taraf bina yapısına oturur ve ayak sayısı azaldığı için zeminde yer kazanılır.

Açıklık ve kaldırma yüksekliği nasıl belirlenir

Açıklık iki ayak arasındaki net mesafedir. Yükün en geniş ölçüsüne, yanında çalışan kişinin rahat hareket edeceği payı ve gerekiyorsa forklift ya da araç geçişini ekleyin. Açıklık büyüdükçe kiriş kesiti ve ayak yapısı da büyür, bu da fiyata doğrudan yansır.

Yükseklikte bakılacak ölçü kanca altı yüksekliktir. Yükün boyu, sapan ya da travers boyu ve yükün üzerinden geçeceği en yüksek engel toplanır; kiriş altında ayrıca vinç gövdesi ve şaryo için yer kalmalıdır. Tavan yüksekliği sınırlıysa alçak tavan vinç ya da yükseklik ayarlı model çözüm olur. Mobil modelde kapıları da ölçün: vinç bir bölümden diğerine geçecekse kiriş kapıdan sığmalıdır.

Kalıp ve CNC işleri, keşif ve montaj

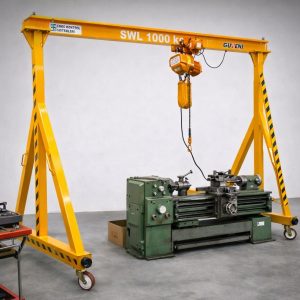

Kalıphanede ve CNC tezgâhlarında yük kısa mesafede ve hassas şekilde konumlandırılır. GVN228 CNC ve kalıp bağlama vinci bu iş için yapılmış portal tiptir; kapasite ve ölçüler tezgâha göre belirlenir. Teklif için tezgâh ölçüsünü, tabla yüksekliğini ve en ağır kalıbın ağırlığını iletmeniz yeterli.

Zemine sabit ve gezer istasyon tipi sistemlerde önce yerinde keşif yapıyoruz; alan ölçüsü ve zemin betonu görüldükten sonra proje ve imalat başlıyor, montaj adresinizde yapılabiliyor. Bütün salonu kaplayan çözümler için gezer köprülü vinçler de bir seçenek.

Kurulum ve güvenli kullanım

Sabit portal vincin ankrajından önce zemin betonunun durumu kontrol edilir, gerekirse ayak altına temel hazırlanır. Mobil portal vinç yüklüyken yürütülecekse zemin düz ve temiz, tekerlek frenleri çalışır durumda olmalıdır. Kaldırma sırasında yük alanına kimse girmemeli, kiriş üzerindeki çalışma yükü aşılmamalıdır. Periyodik kontrolleri iş güvenliği uzmanınızla birlikte planlayın. Açıklığı, kanca altı yüksekliği ve en ağır yükü telefonla ya da WhatsApp'tan iletin; sabit mi mobil mi daha uygun, birlikte netleştirip teklif hazırlayalım.
