Gezer Köprülü Vinçler

Gezer köprülü vinç, hol boyunca iki yanda uzanan yürüme yolları üzerinde hareket eden bir köprü kirişi ve bu kiriş üzerinde yürüyen vinç arabasından oluşur. Sahada köprü vinç, tavan vinci ya da fabrika tavan vinci olarak da anılır. Köprü ileri-geri, araba sağa-sola, kanca aşağı-yukarı hareket ettiği için bu sistemlere 6 hareketli vinç denir. Zeminde yer kaplamadan salonun her noktasına yük taşıdığı için fabrika, atölye, depo ve tersane gibi geniş alanlarda kullanılır.

Tek kirişli, çift kirişli ve hafif çelik sistemler

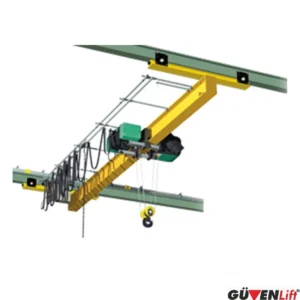

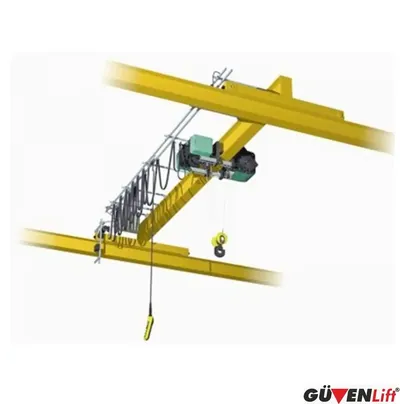

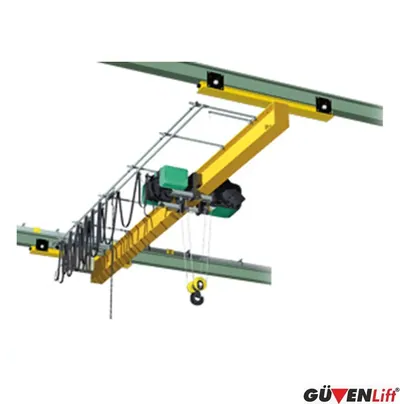

Tek kirişli gezer vinçler üstten askılı ve alttan askılı olarak 500 kg ile 10 ton arasında imal edilir. Üstten askılı tipte köprü, yürüme yolu kirişlerinin üstündeki rayda yürür. Alttan askılı tipte ise köprü, yürüme yolu kirişinin alt başlığına asılı çalışır; bu sayede yürüme yolu binanın çatı ya da tavan konstrüksiyonundan taşınabilir. Tek kiriş alttan askılı 6 hareketli vinç bu tipin örneğidir.

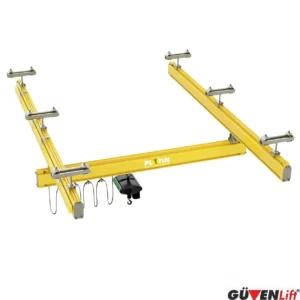

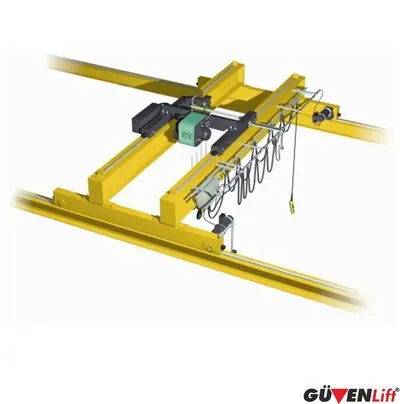

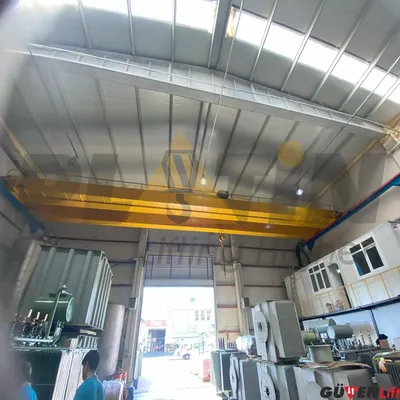

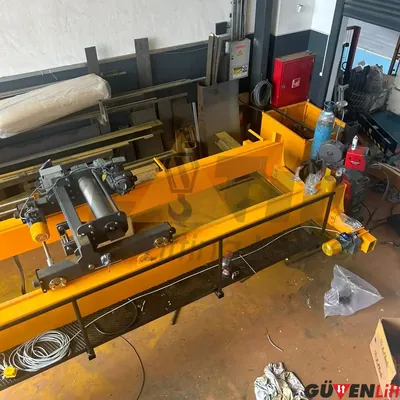

Çift kirişli sistemlerde vinç arabası iki kirişin üzerinde yürür. Bu yapı daha yüksek kapasite ve daha dengeli kaldırma sağlar; üstten askılı çift kiriş gezer vinç sistemi 500 kg ile 80 ton arasında üretilir. Hafif çelik sistemler 125 kg ile 2 ton arası tek ve çift kiriş seçenekleriyle küçük atölyeler ve alçak tavanlı alanlar için düşünülmüştür. Modüler yapıları sayesinde manuel şaryo sonradan motorlu hale getirilebilir. 8 metreye kadar açıklıkta 250-2000 kg yük için manuel yürütmeli kirişli vinç de ekonomik bir seçenektir.

Monoray ray sistemleri

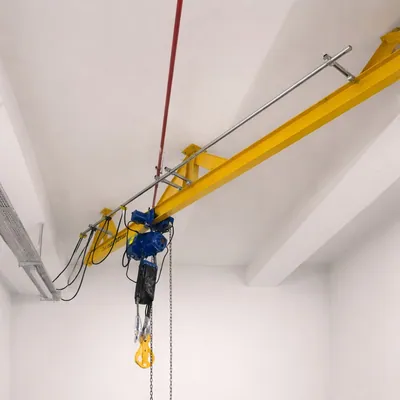

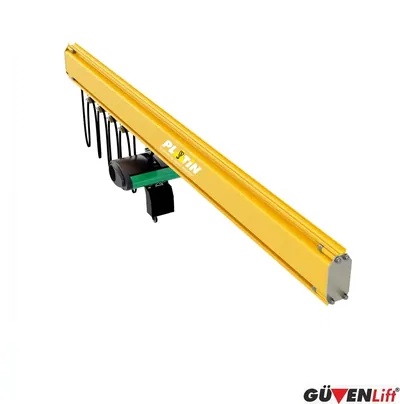

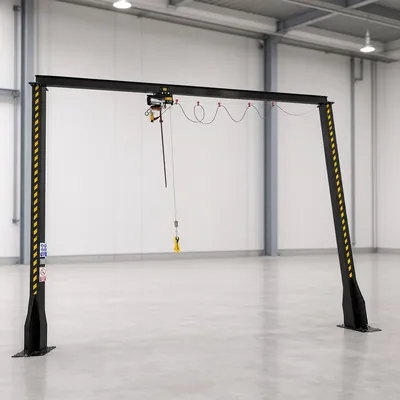

Monoray, tek bir ray (monoray kiriş) üzerinde yürüyen vinçten oluşur. Vinç ray boyunca ileri-geri gider, kanca iner ve kalkar; bu yüzden 4 hareketli vinç diye de anılır. Ray üzerinde zincirli ya da halatlı vinç kullanılabilir. GVN220 tavana sabit monoray vinç sistemi 100 kg ile 5 ton arası kapasite ve 1-20 metre ray uzunluğuyla yapılır. Tavana bağlantının uygun olmadığı yerler için çelik kolonlu GVN221 ayaklı sabit monoray sistemi var. Kapalı profilli hafif çelik monoray (100-1000 kg) ve vinç kullanılmadığında bina dışına çıkıntı bırakmayan bina içi gizli ray sistemi de bu bölümdedir.

Yürütme başlıkları ve opsiyonlar

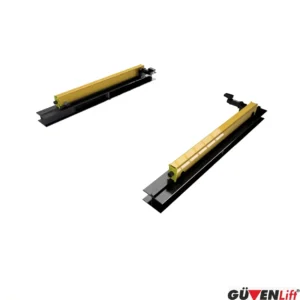

Vinç yürütme başlıkları, köprü kirişini yürüme yolu üzerinde hareket ettiren uç arabalarıdır; her başlıkta bir motor, bir redüktör ve bir fren bulunur. 1 ile 80 ton arası yükler ve 30 metreye kadar açıklıklar için temin edilir, ayrı olarak da satılır. Mevcut bir monoray vinci 6 hareketli gezer vince dönüştürmek için de bu başlıklar kullanılır.

Tavan vinci sistemlerine uzaktan kumanda, çift hız, invertörlü hız kontrolü, köprü sonlarına yaklaşınca yavaşlatan siviç ve sesli-ışıklı ikaz eklenebilir. Köprü üzerinde elektrikli halatlı vinç ya da zincirli vinç kullanılabilir.

Keşif ve teklif için gereken bilgiler

Gezer vinç kurulumunda genellikle önce keşif yapılır. Binanın kolonlarının yürüme yolu yükünü taşıyıp taşımadığına bakılır, gerekirse yürüme yolu için çelik konstrüksiyon hazırlanır. Binada taşıyıcı kolon yoksa ya da açık sahada çalışılacaksa portal vinçler de değerlendirilebilir. Fiyat; kapasiteye, açıklığa, ray uzunluğuna, kaldırma yüksekliğine ve tek ya da çift kiriş seçimine göre değişir. Teklif için şu bilgiler yeterlidir:

• Hol genişliği (açıklık)
• Yürüme yolu ya da ray uzunluğu
• Kapasite ve kaldırma yüksekliği
• Yanlarda taşıyıcı ayak ya da kolon olup olmadığı

Bu bilgileri ve varsa bina planını WhatsApp ya da e-postayla gönderin, sistemi birlikte netleştirelim.
