GVN221 Monoray Vinç Sistemi Ayaklı Sabit

GVN221 Monoray Vinç Sistemi Ayaklı Sabit

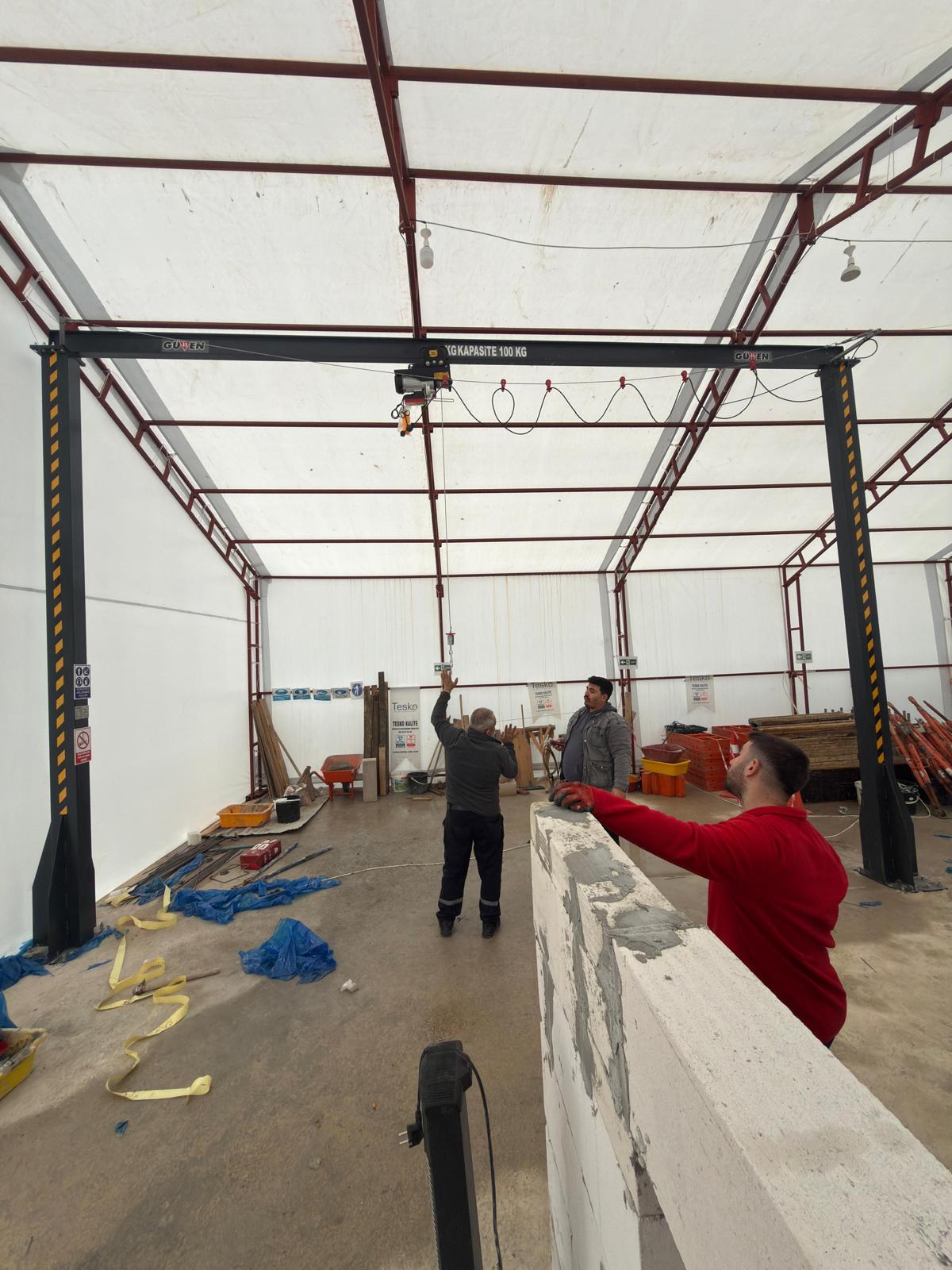

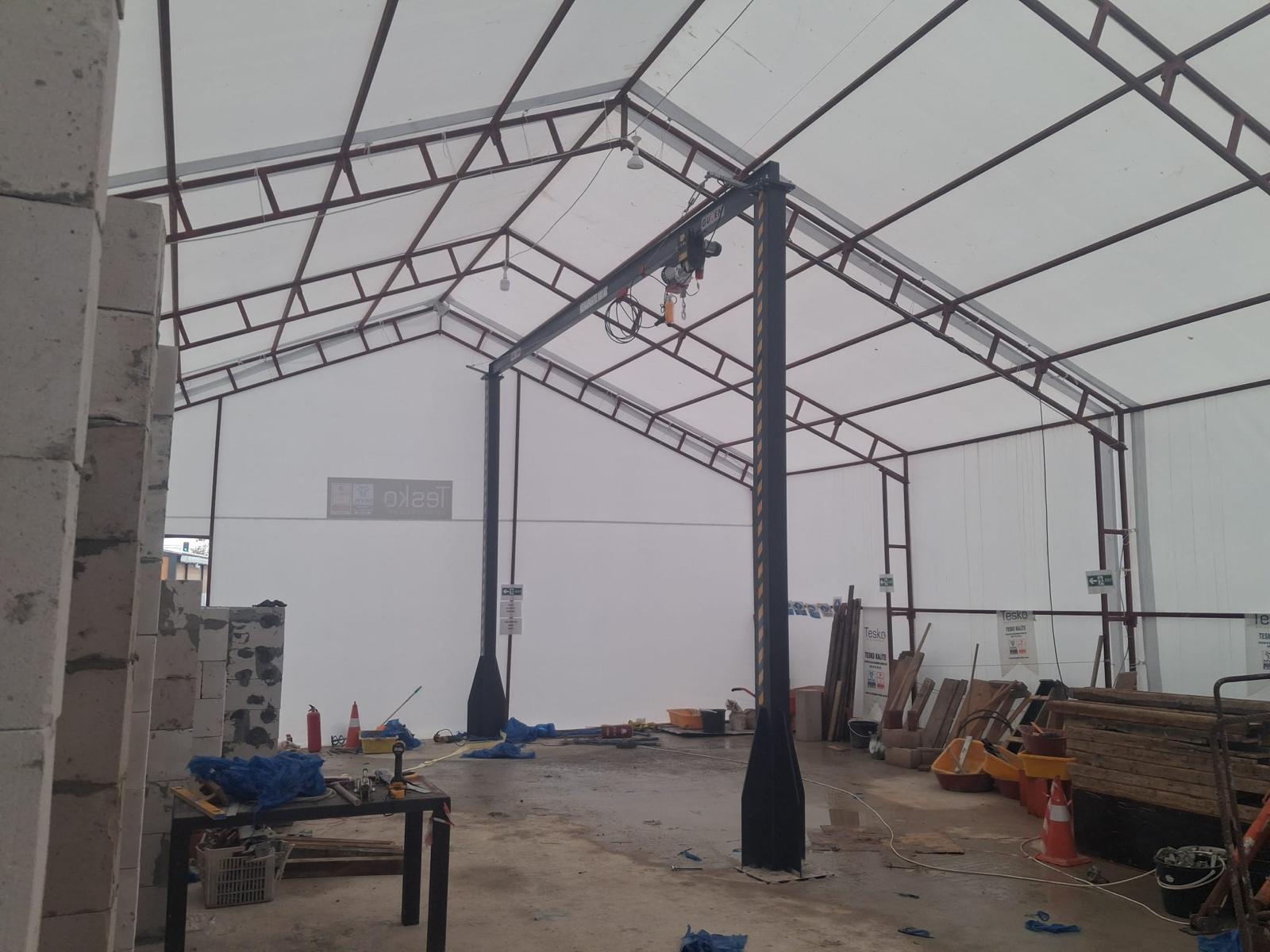

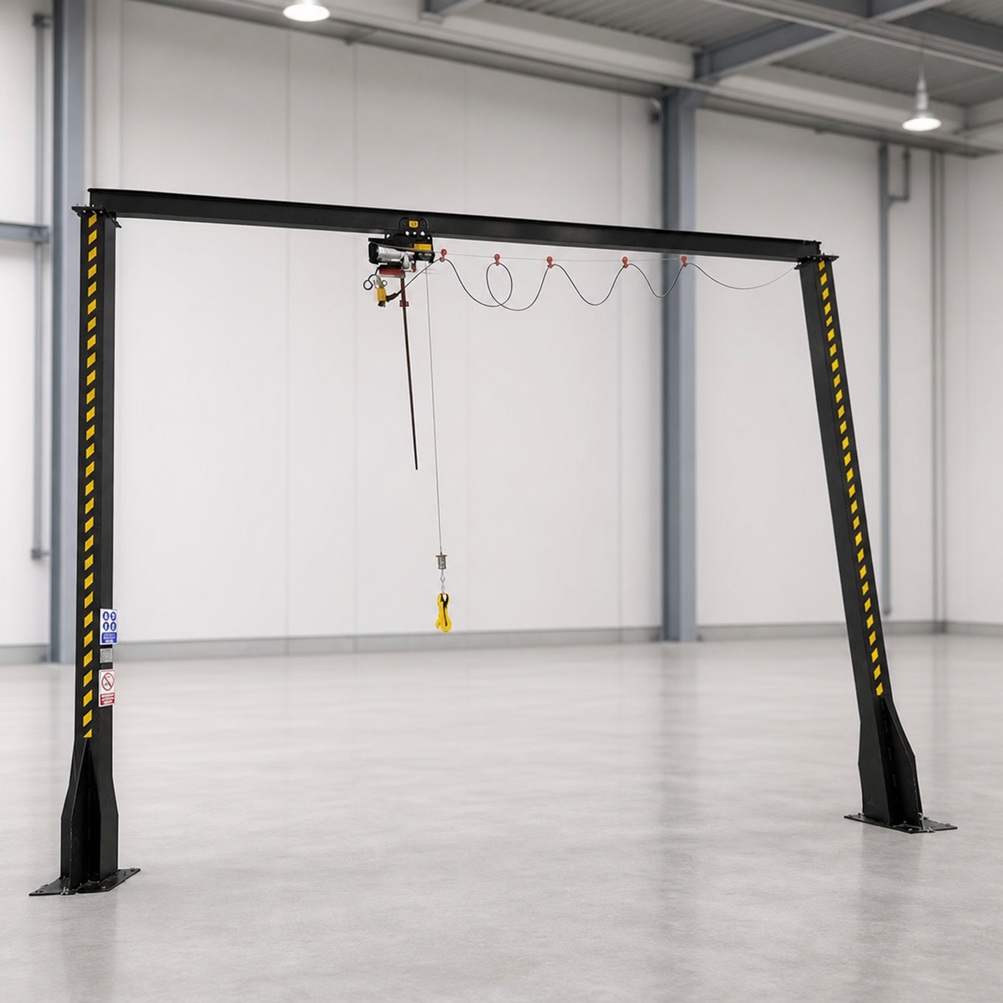

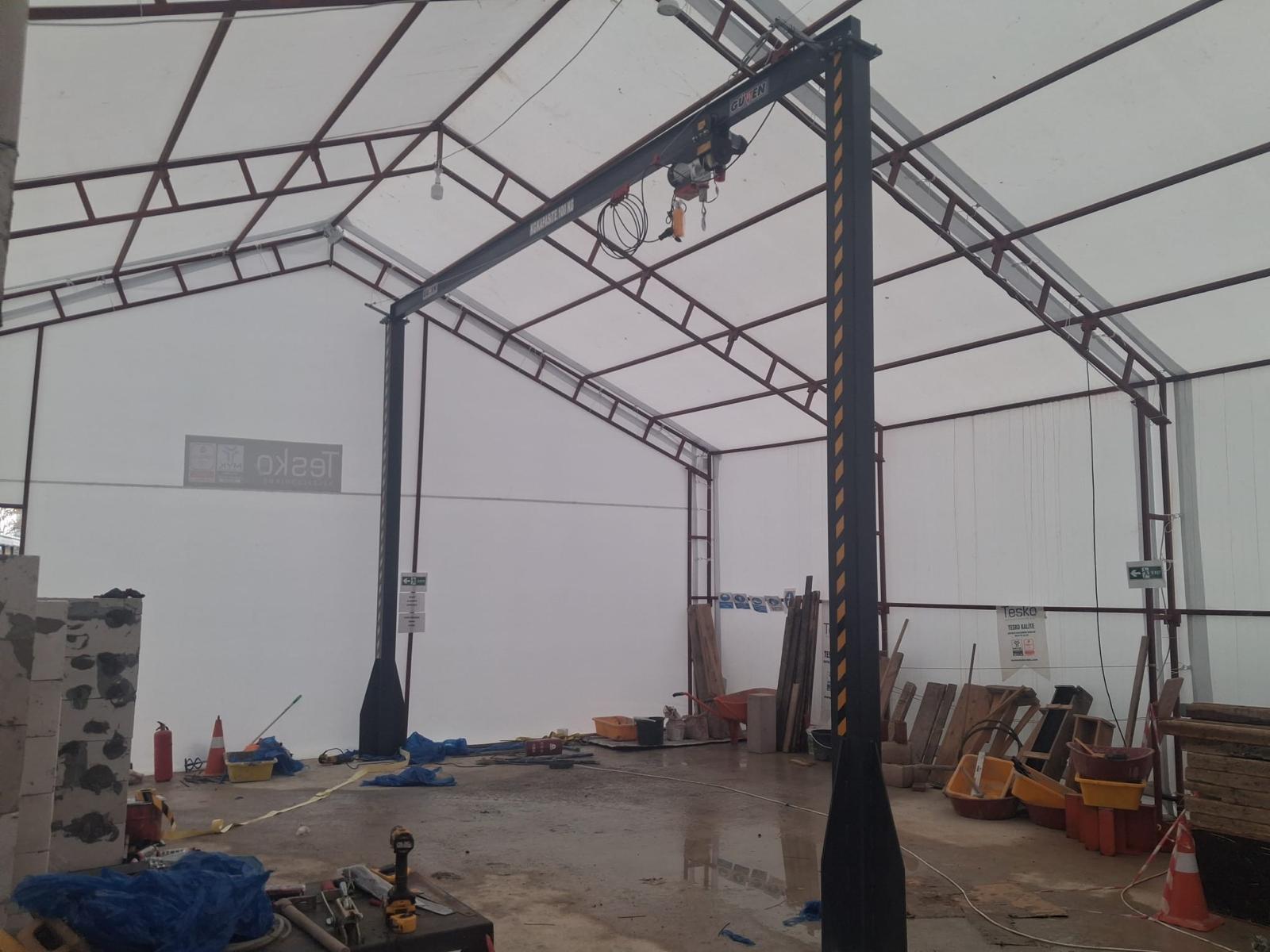

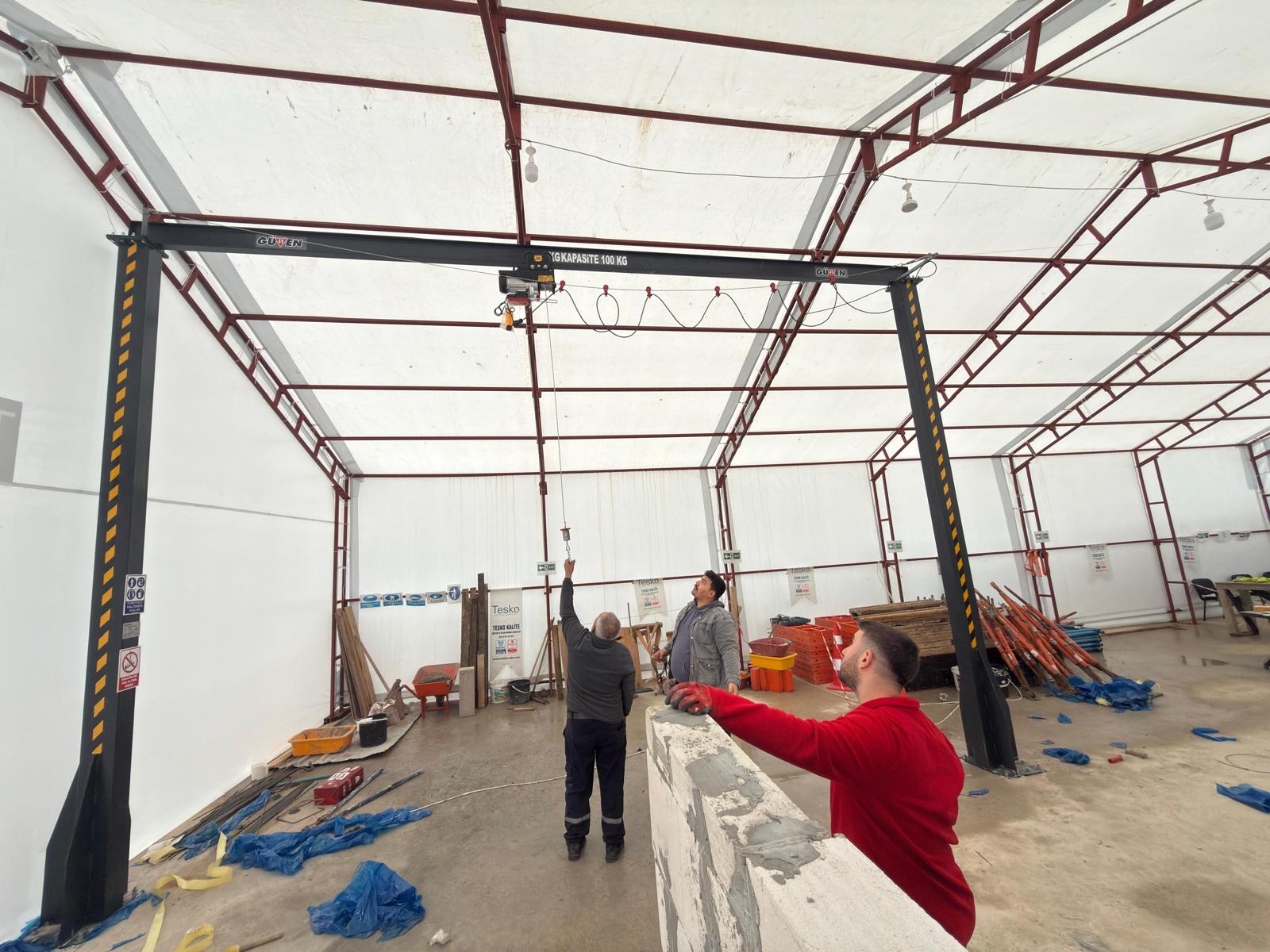

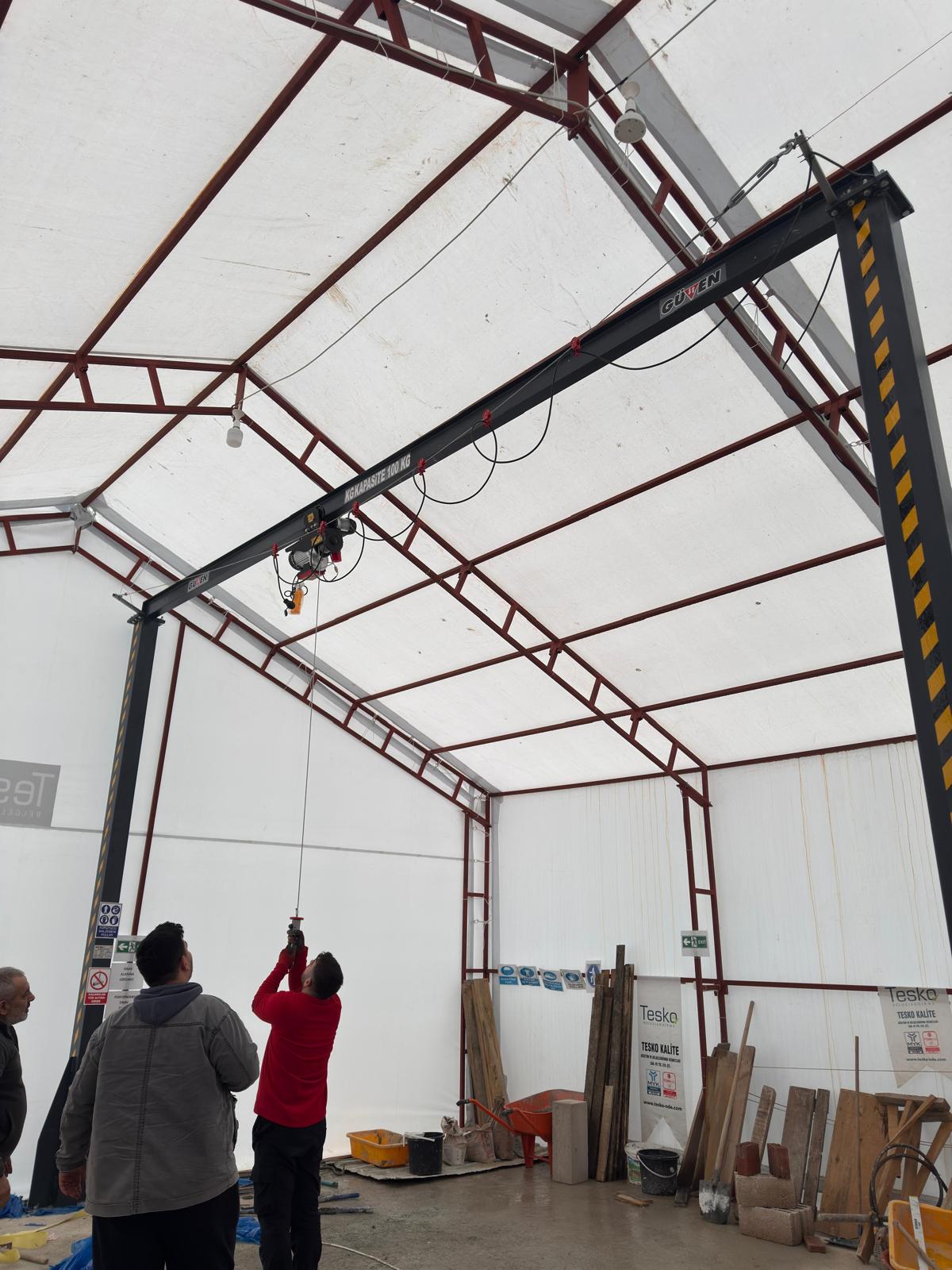

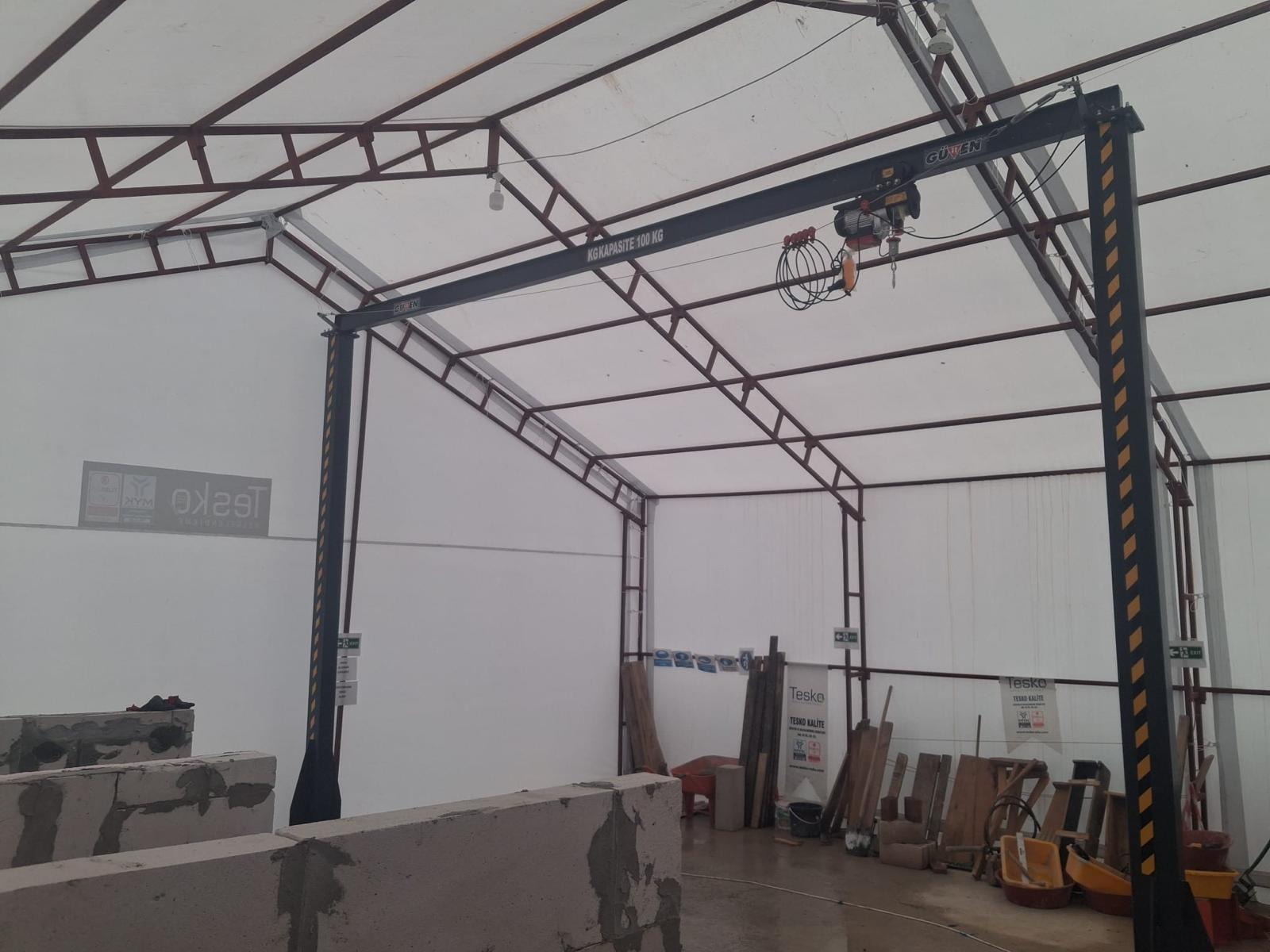

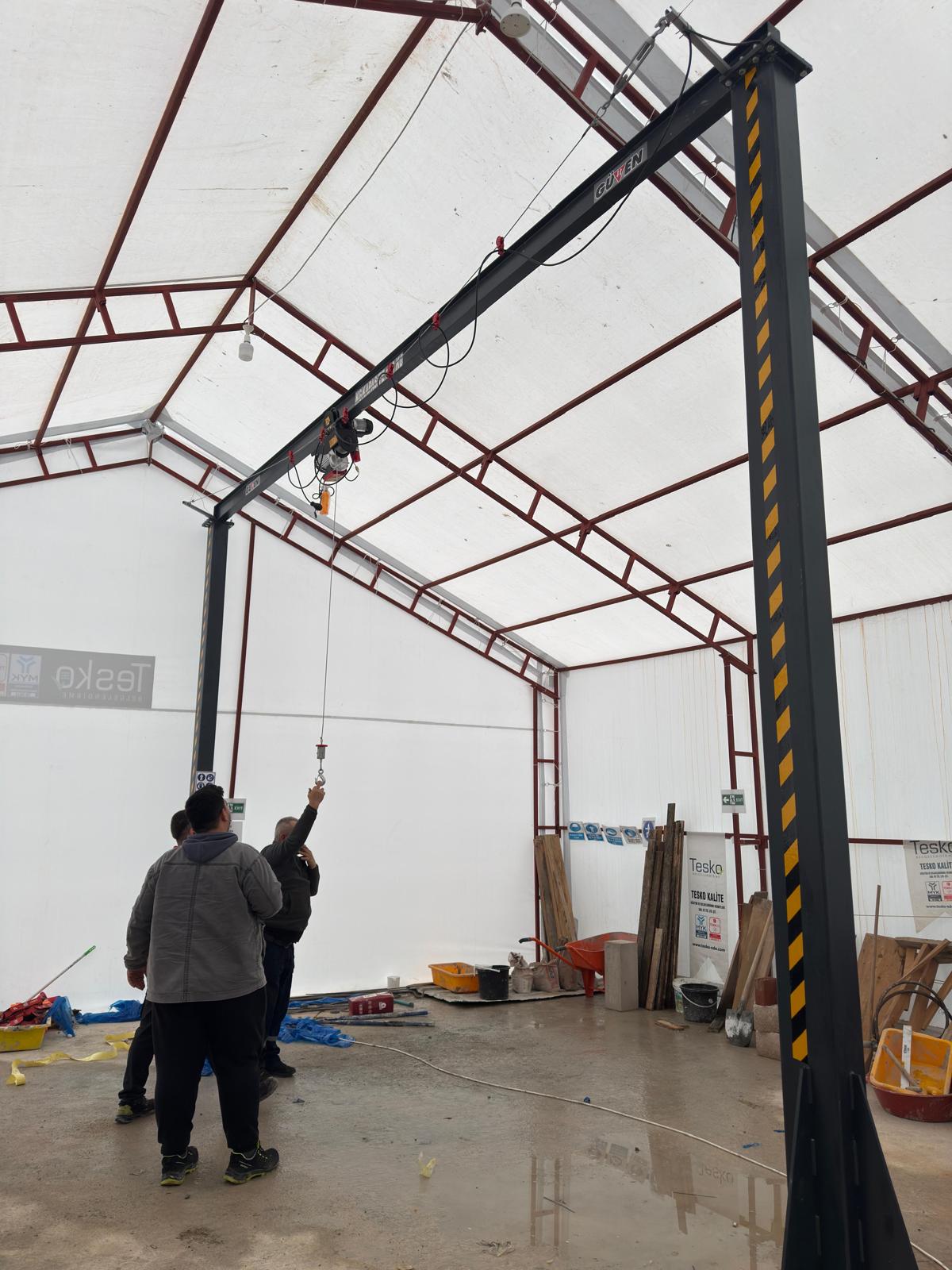

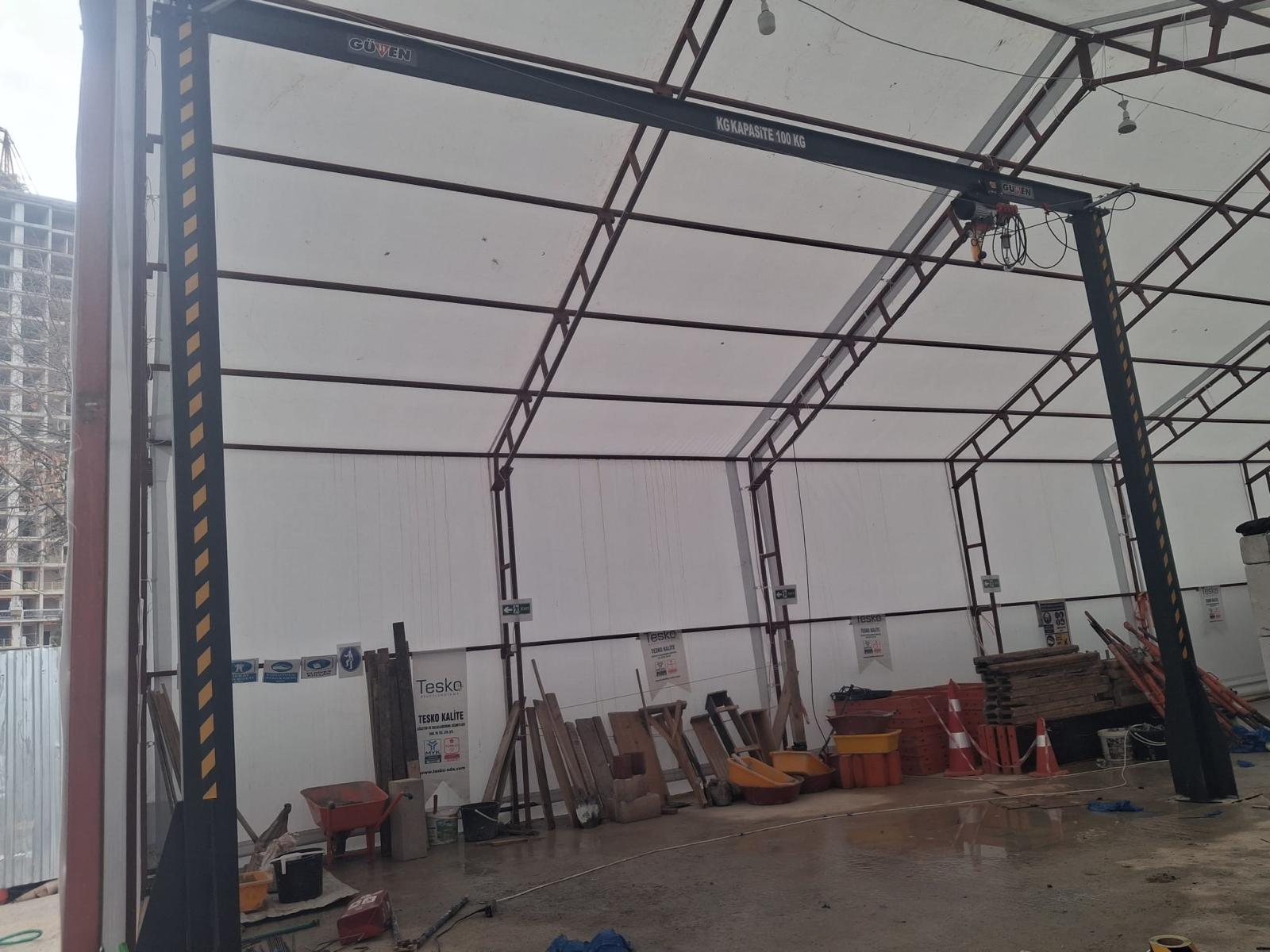

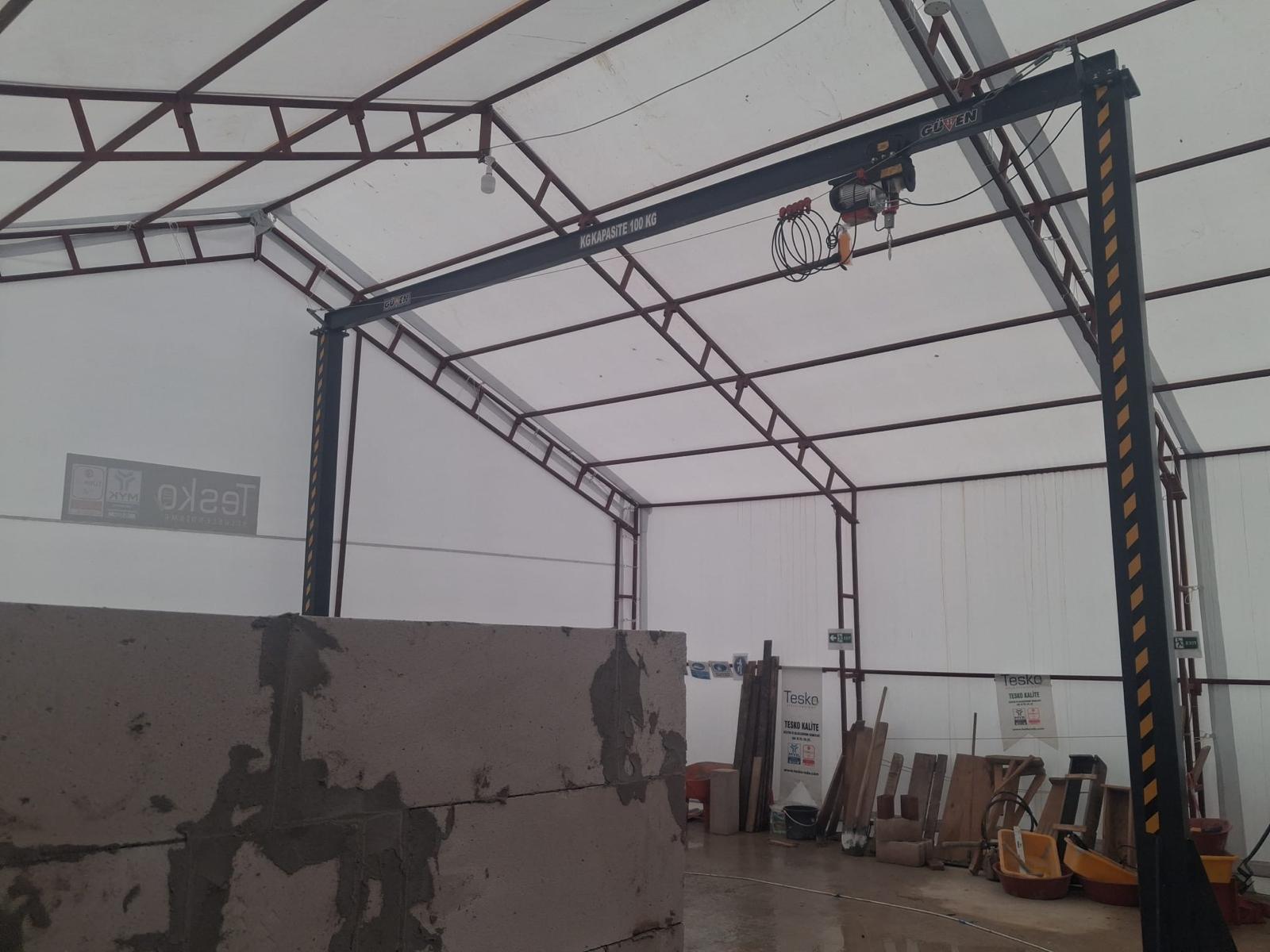

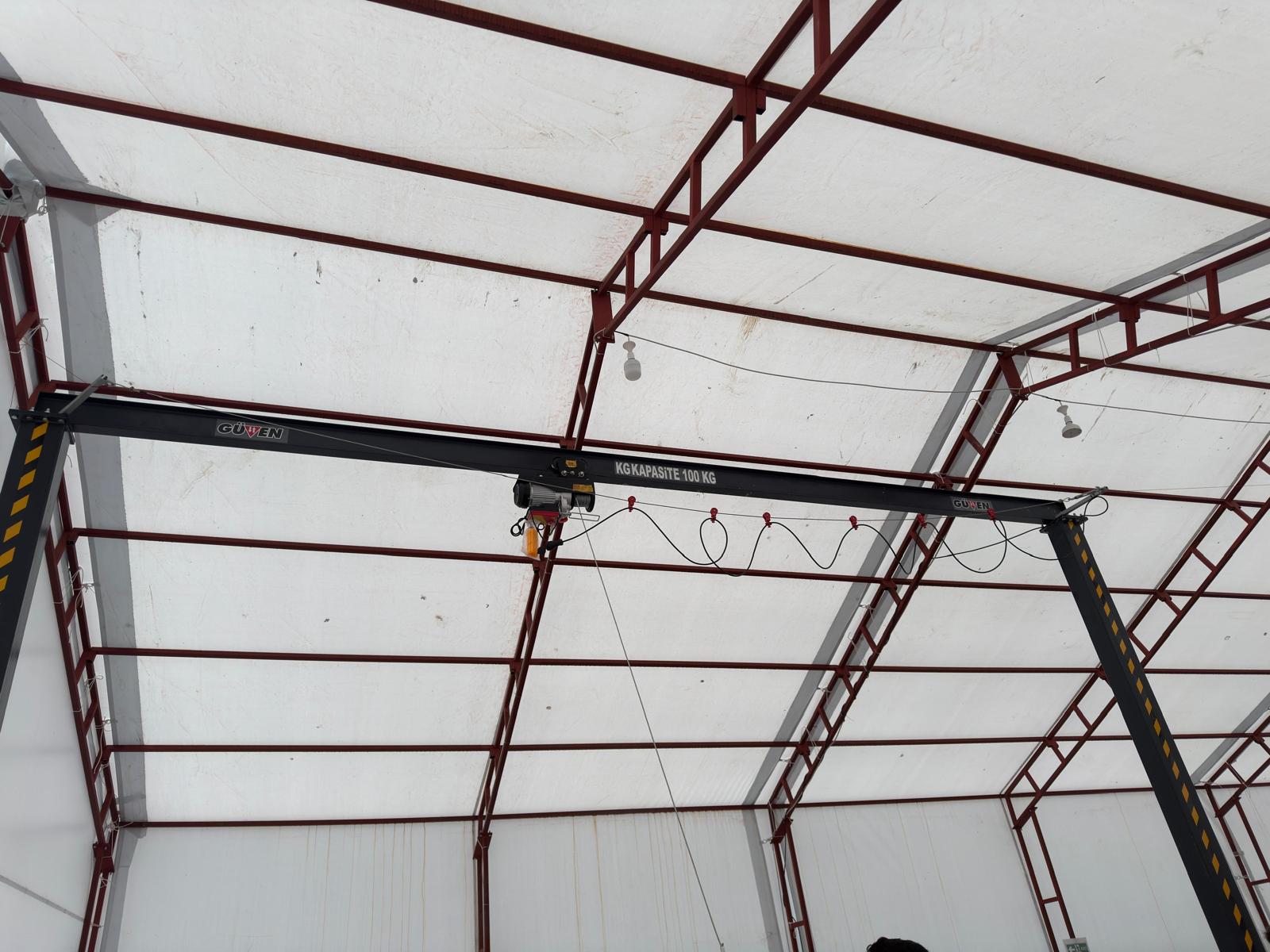

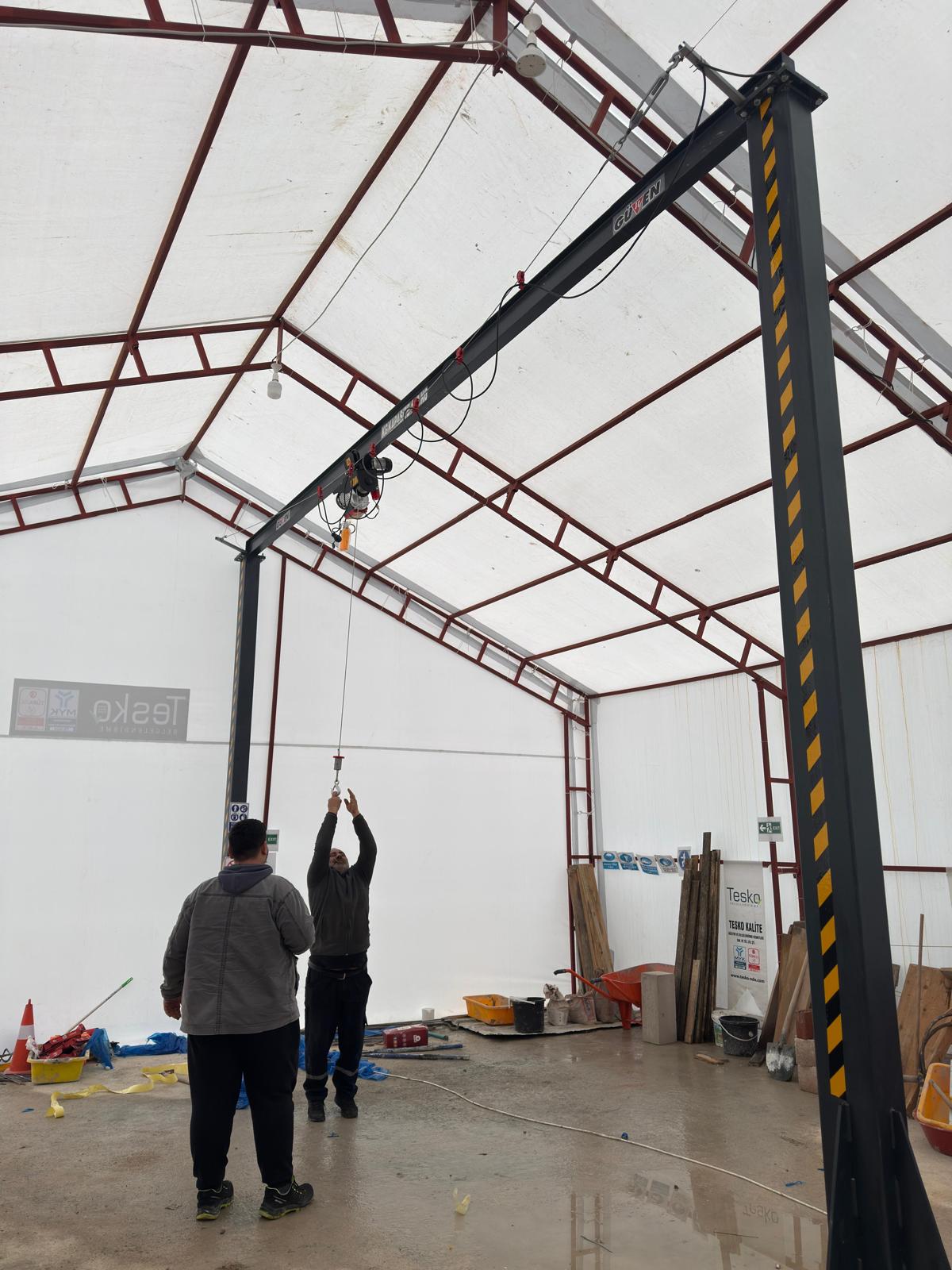

GVN221 Monoray Vinç Sistemi Ayaklı Sabit, tavan bağlantısının uygun olmadığı alanlarda yüklerin sabit bir ray hattı boyunca güvenli şekilde taşınması için tasarlanmış ayaklı monoray kaldırma sistemidir. Çelik kolon ve taşıyıcı ray yapısı sayesinde depo, atölye, üretim hattı, bakım ve montaj alanlarında pratik kullanım sağlar. Kapasite, ray uzunluğu ve kaldırma yüksekliği ihtiyaca göre özel olarak üretilebilir.

Ürün KoduÜrün AdıSistem TipiTaşıyıcı YapıVinç TipiKullanım Alanı
GVN221Monoray Vinç Sistemi Ayaklı SabitAyaklı sabit monorayÇelik kolon ve ray sistemiManuel / elektrikliDepo, atölye, üretim hattı, bakım

GVN221 Monoray Vinç Sistemi Ayaklı Sabit, yalnızca yük kaldırma ve ray hattı boyunca yük taşıma amacıyla kullanılmalıdır. Sistem personel kaldırmak veya taşımak için kullanılmamalıdır. Ürün, sadece eğitimli ve yetkili personel tarafından çalıştırılmalıdır.

Talimat BaşlığıCE Uygun Kullanım Gerekliliği
Kapasite kontrolüÜrün üzerinde belirtilen maksimum taşıma kapasitesi kesinlikle aşılmamalıdır.
Günlük kontrolKullanım öncesi kolonlar, ray, bağlantı civataları, kaynaklar, kanca, halat/zincir, fren ve şaryo kontrol edilmelidir.
Zemin kontrolüAyaklı sistemin bağlı olduğu zemin düzgün, sağlam ve yük taşımaya uygun olmalıdır.

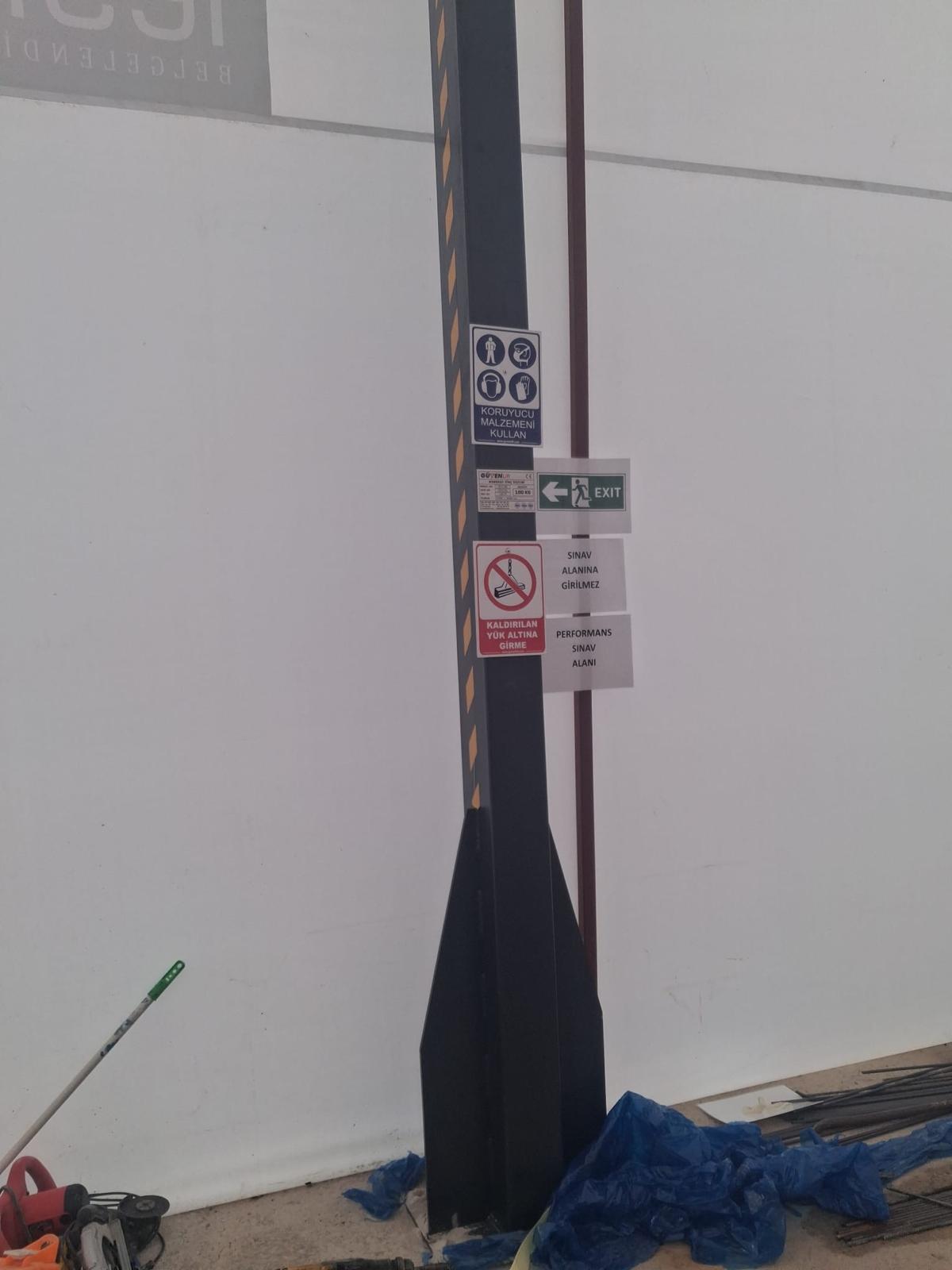

Ankraj kontrolüTaban plakaları ve ankraj civataları gevşeklik, çatlak veya deformasyon açısından kontrol edilmelidir.
Ray hattıRay üzerinde çatlak, eğilme, deformasyon veya bağlantı gevşekliği bulunmamalıdır.
Şaryo hareketiŞaryo ray boyunca takılmadan, sarsıntısız ve kontrollü hareket etmelidir.
Stoper kullanımıRay başlangıç ve bitiş noktalarında mekanik stoper bulunmalı ve sağlam olmalıdır.
Yük bağlamaYük, uygun kapasiteli sapan, zincir, kanca veya kaldırma aparatı ile dengeli bağlanmalıdır.
Çapraz çekme yasağıYük dikey olarak kaldırılmalı, yandan çekme veya sürükleme yapılmamalıdır.
Yük altında insanKaldırılan yükün altında veya hareket güzergahında personel bulunmamalıdır.
Fren kontrolüVinç fren sistemi yükü güvenli şekilde tutmalı, kontrolsüz inişe izin vermemelidir.
Limit şalteriElektrikli vinçlerde üst ve alt limit şalterleri çalışır durumda olmalıdır.
Acil stopElektrikli modellerde acil durdurma butonu erişilebilir ve aktif olmalıdır.
Kumanda kullanımıOperatör, yükü görebileceği güvenli mesafeden sistemi kumanda etmelidir.
Ani hareket yasağıYük ani kaldırılmamalı, ani durdurulmamalı ve sallandırılmamalıdır.
Hasarlı ekipmanKanca mandalı kırık, halat ezilmiş, zincir aşınmış veya kaynak çatlaksa sistem kullanılmamalıdır.
BakımHalat, zincir, kanca, fren, motor, redüktör, ray, kolon ve bağlantılar periyodik olarak kontrol edilmelidir.
Kayıt tutmaBakım, periyodik kontrol, arıza, onarım ve yük testi kayıtları saklanmalıdır.
Çalışma alanıVinç hareket alanı işaretlenmeli, yetkisiz kişilerin alana girmesi engellenmelidir.
Kullanım sonrasıİş bitiminde yük zemine indirilmeli, kanca boşta güvenli konuma alınmalı ve enerji kesilmelidir.
Belge / İşlemAçıklama
Risk analiziEzilme, düşen yük, devrilme, çarpma, aşırı yük, elektrik riski ve yanlış kullanım riskleri değerlendirilmelidir.
Teknik dosyaÇizimler, statik hesaplar, malzeme belgeleri, kaynak bilgileri, test raporları ve kullanım kılavuzu bulunmalıdır.
Yük testiSistem montaj sonrası kapasitesine göre test edilmeli ve test raporu hazırlanmalıdır.
EtiketlemeKapasite, model, seri no, üretim yılı, üretici bilgisi ve CE işareti kalıcı şekilde ürüne işlenmelidir.
Uygunluk beyanıÜretici tarafından AB uygunluk beyanı hazırlanmalıdır.
Periyodik kontrol planıKullanım yoğunluğuna göre kontrol ve bakım aralıkları belirlenmelidir.
