Pergel Vinçler

Pergel vinç, bir kolona ya da duvara bağlı dönerli bir kol ile bu kol üzerinde çalışan vinçten oluşur. Yükü kolun taradığı alan içinde kaldırır, döndürür ve bırakır; bu yüzden sahada dönerli vinç ya da jib vinç diye de anılır. Tezgâh başında, CNC tezgâhına parça yüklerken, kalıp değiştirirken, motor tamir bölümlerinde ve montaj hatlarında kullanılır. Pergel vinçleri Tuzla'daki imalat noktamızda istenen kol boyu, yükseklik ve kapasitede üretiyoruz.

Duvar tipi, kolonlu ve ayaklı pergel vinçler

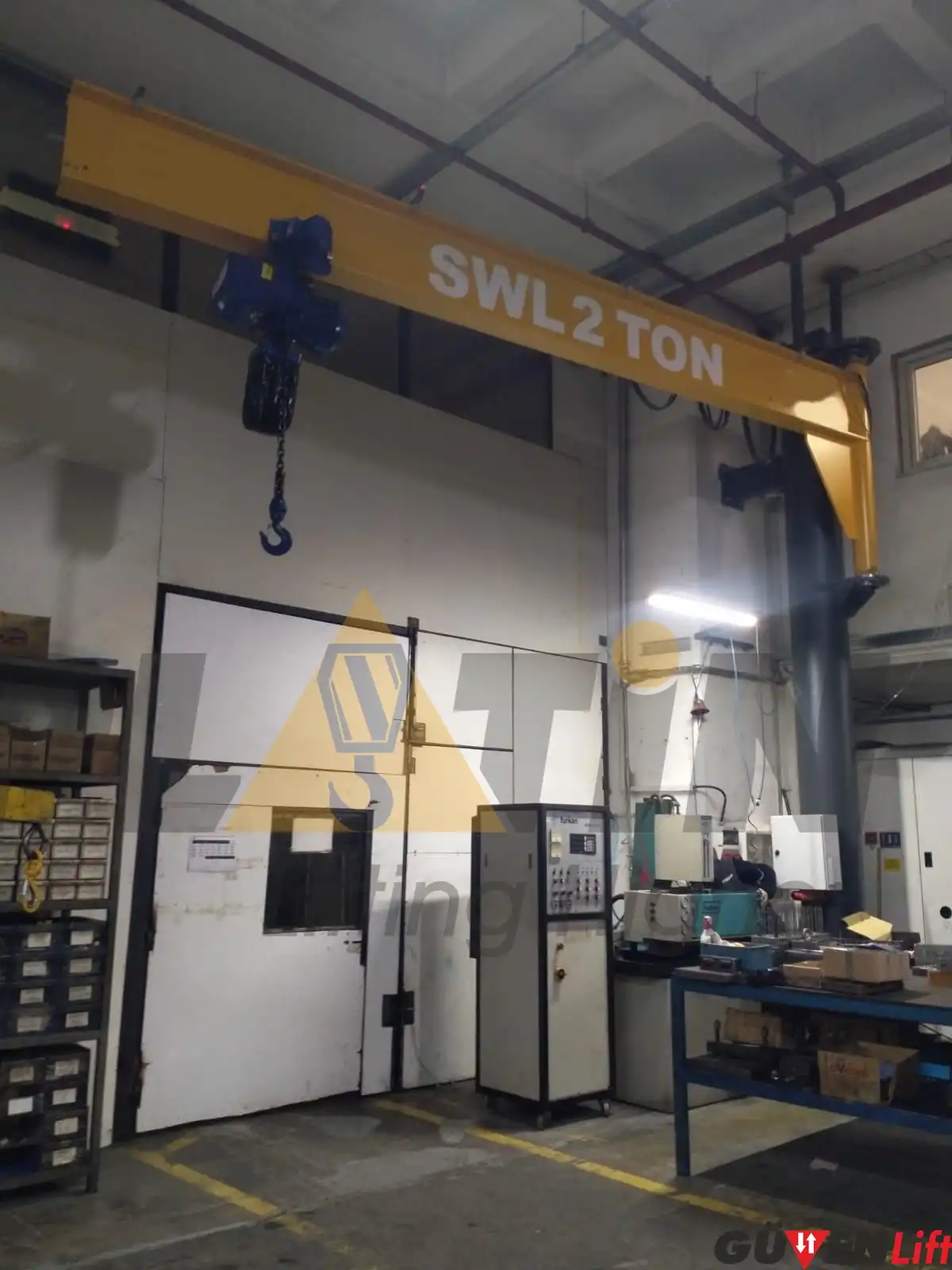

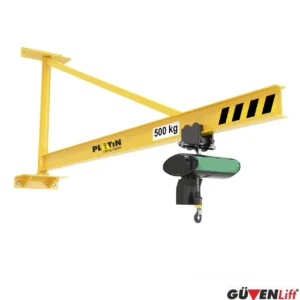

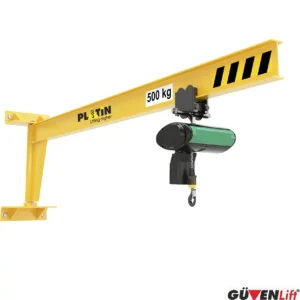

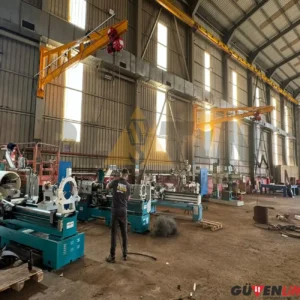

Duvar tipi pergel vinç mevcut bir duvara ya da bina kolonuna monte edilir, zeminde yer kaplamaz. Kol duvara dayandığı için dönüş 180 derecedir, gerekirse 200 dereceye kadar çıkarılabilir. GVN200 duvar tipi pergel vinç 500 kg ile 5 ton arasında yapılır. Üstten destekli duvar tiplerinde kapasite 100 kg ile 5 ton arasındadır ve kol boyu genellikle 6 metredir; 1 tona kadar olan yüklerde 12 metreye kadar kol yapılabilir. Yüksekliği az olan yerler için desteksiz duvar tipi, en fazla 500 kg ve 2 metre kolla üretilir.

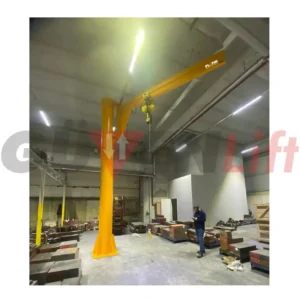

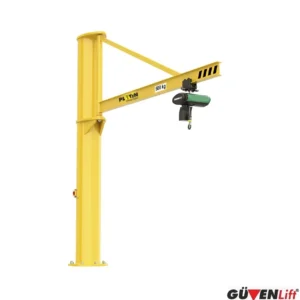

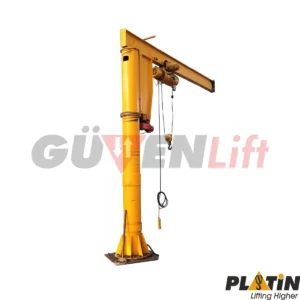

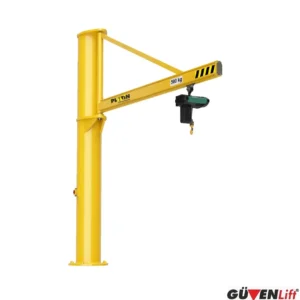

Kolonlu (sütunlu) pergel vinçte gövde zemine saplama gijonlarla bağlanır ve kol 360 dereceye kadar döner. Kolun taradığı her noktaya yük bırakılabildiği için otomotiv, kalıpçılık ve tezgâh imalatında en çok bu tip kullanılır. Üstten destekli kolonlu modeller ile GVN26, GVN59 ve GVN76 kolonlu pergel vinçler bu gruptadır.

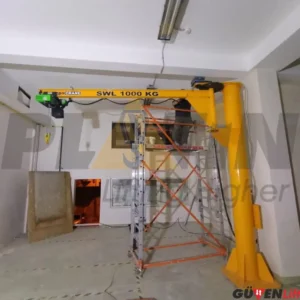

Ayaklı (serbest duran) modellerde manuel dönüşlü tipler 125 kg ile 2000 kg arası yük için, 2 ile 8 metre kol yarıçapıyla yapılır. Kiriş altı standart yükseklik 2,5 metredir ve 4 metreye kadar artırılabilir. Elektrik dönerli ayaklı pergel vinç üst desteği olmadığı için alçak tavanlı yerlerde kullanılır ve 100 kg ile 2 ton arasında imal edilir.

Mobil, kırmalı ve özel amaçlı modeller

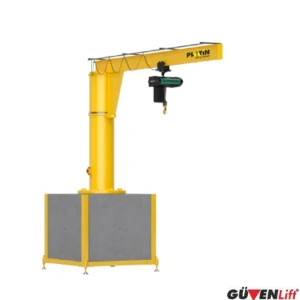

• Mobil pergel vinç: tabanındaki karşı ağırlık, çelik kafes içine beton dökülerek yapılır. Zemine sabitleme gerekmez, forkliftle yeri değiştirilir. En fazla 1 ton kapasite ve 3 metre kol uzunluğuna kadar imal edilir.

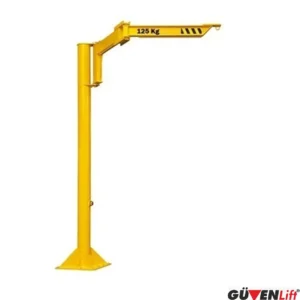

• Kırmalı pergel vinç: kolu mafsallıdır, bir duvarın ya da makinenin arkasından yük alıp kolun taradığı her yere bırakabilir. Çok uzun kol ve yüksek tonajda yapılmaz.

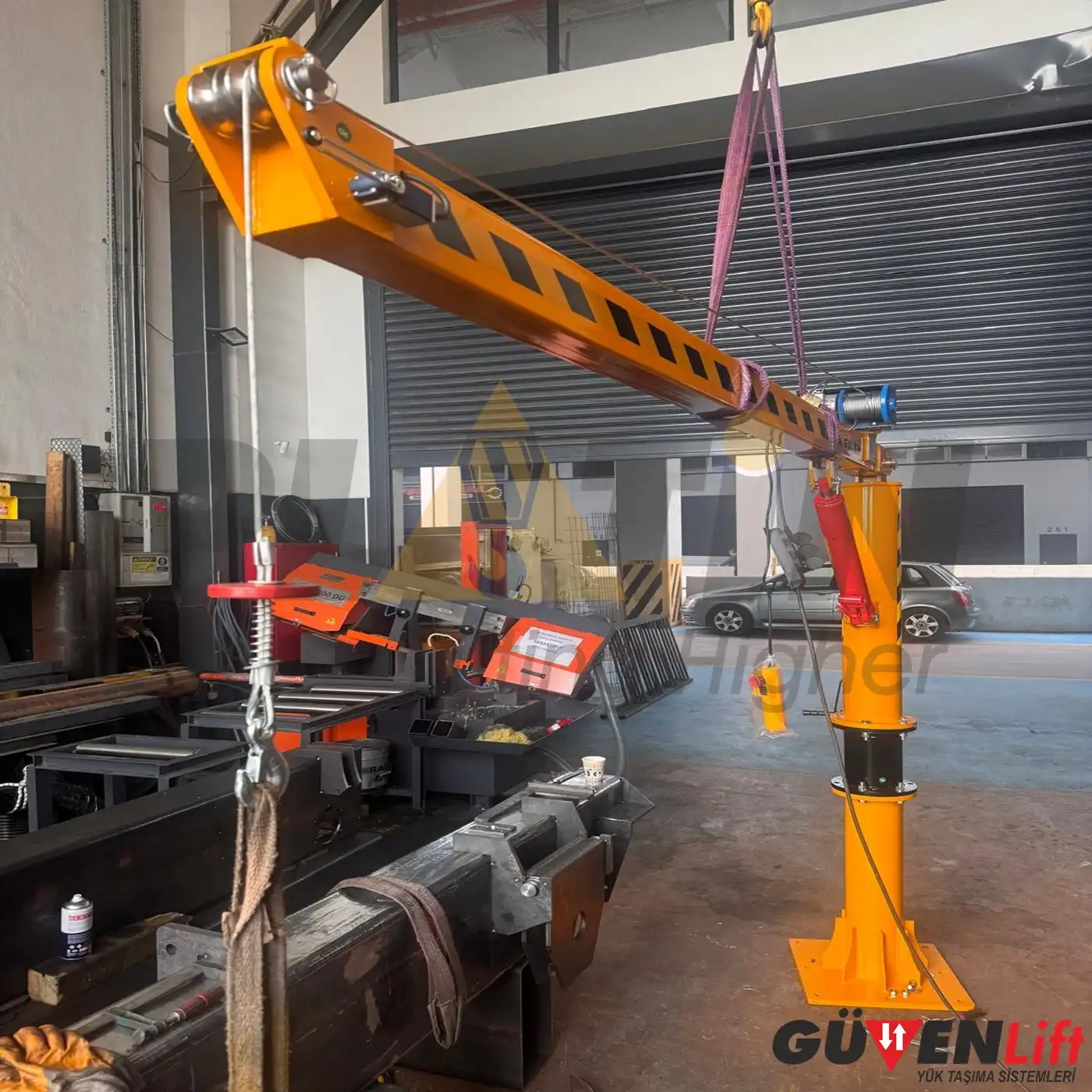

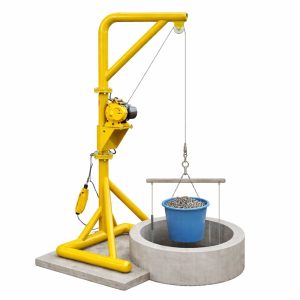

• Kuyu ve pompa vinçleri: GVN219 kollu kuyu vinci kuyu, rögar ve arıtma sahalarında kullanılır. GVN218 atıksu pompa kaldırma pergel vinci 100 kg ile 1 ton arası, 1-5 metre kol ve 2-50 metre kaldırma yüksekliğiyle pompa istasyonları için yapılır. GVN402 David matafora vinci de bu gruptadır.
• Hafif C profil pergel vinç: vinç arabası ray profilinin içinde yürüdüğü için toz, nem ve yağmur suyundan korunur; 100 kg ile 1 ton arası, 1-6 metre kolla yapılır.

Kol üzerindeki vinç, montaj ve teklif

Pergel kolu üzerinde manuel caraskal ya da elektrikli zincirli vinç kullanılır. Vinç kolun ucunda sabit durabilir ya da şaryo ile kol boyunca yürüyebilir; şaryo, vinci kiriş üzerinde yatay hareket ettiren arabadır. Elektrikli vinçlerde 220, 380 ve 440 volt seçenekleri var. Kol dönüşü talebe göre manuel ya da elektrikli hazırlanır. Uzun kollu ve ağır yüklü sistemlerde elektrikli dönüş operatörün işini kolaylaştırır.

Montajda ilk bakılacak şey taşıyıcıdır. Duvar tipinde duvarın ya da kolonun vinç yükünü ve kolun oluşturduğu devrilme momentini taşıyıp taşımadığı kontrol edilmeli, kolonlu tipte zemin betonu ve ankraj noktaları uygun olmalıdır. Bazı modellerde güç kablosu ve kilitlenebilir ana şalter, dönüş yavaşlatma, dönüş kilidi, sıcak daldırma galvaniz ve dış mekân uygulaması seçenek olarak eklenebilir.

Pergel vinç fiyatı; kapasite, kol uzunluğu, kaldırma yüksekliği, dönüş tipi ve kol üzerindeki vincin seçimine göre değiştiği için sitede sabit fiyat yayınlamıyoruz. Kaldırılacak yükü, kol uzunluğunu, kaldırma yüksekliğini ve vincin duvara mı kolona mı bağlanacağını yazın, uygun modeli fiyatıyla birlikte iletelim.
