GVN219 Kollu Kuyu Vinci
GVN219 Kollu Kuyu Vinci

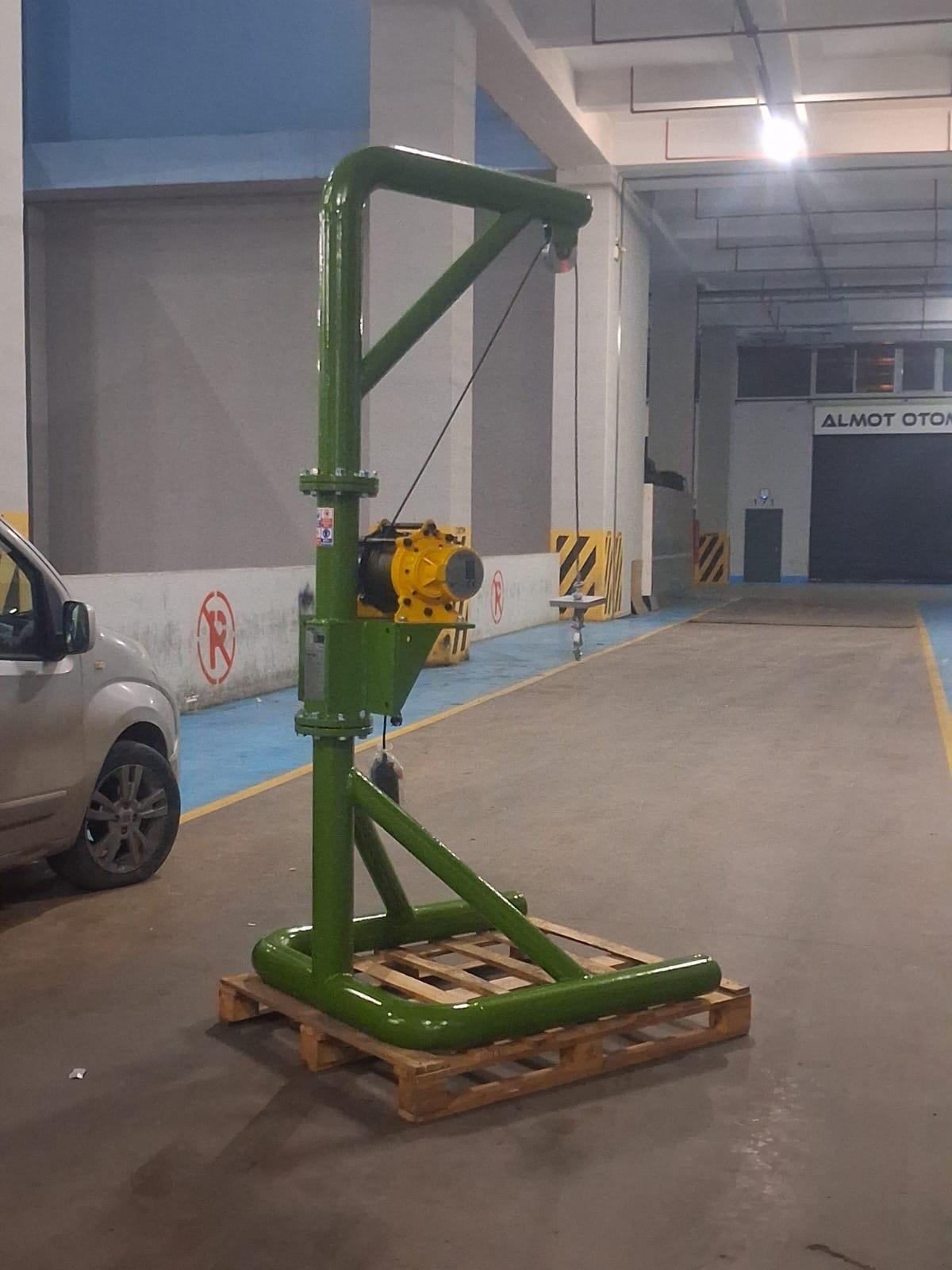

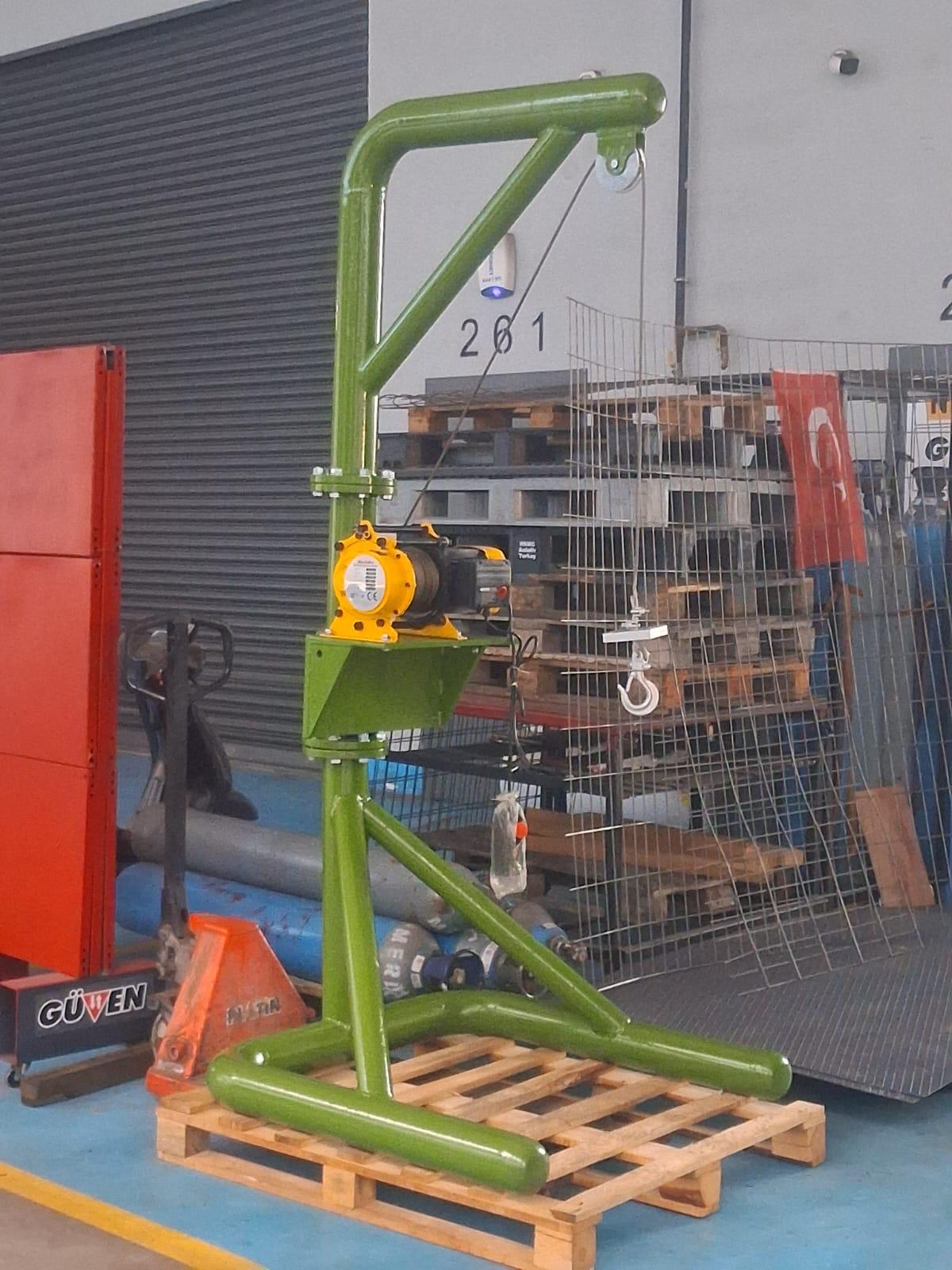

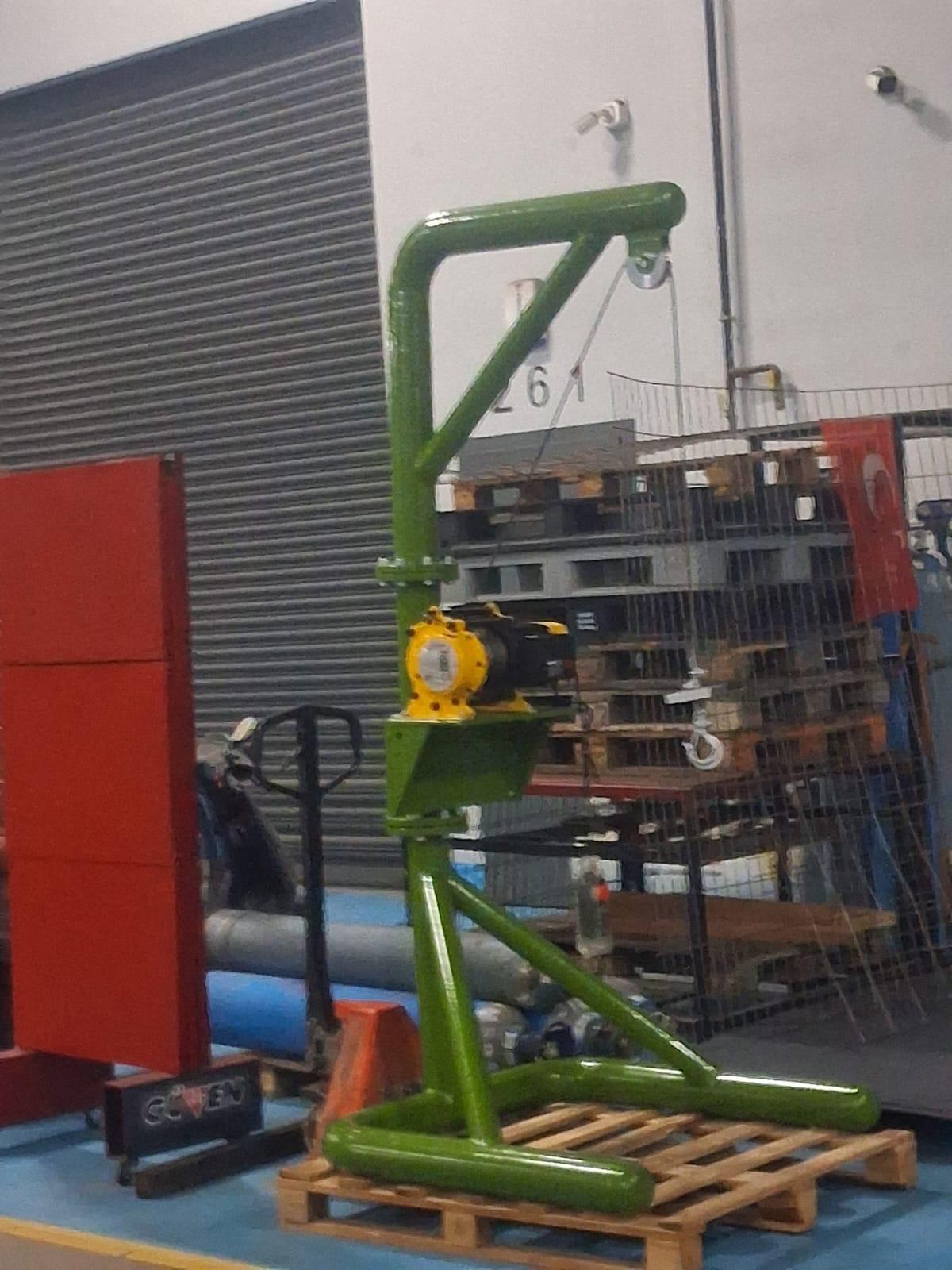

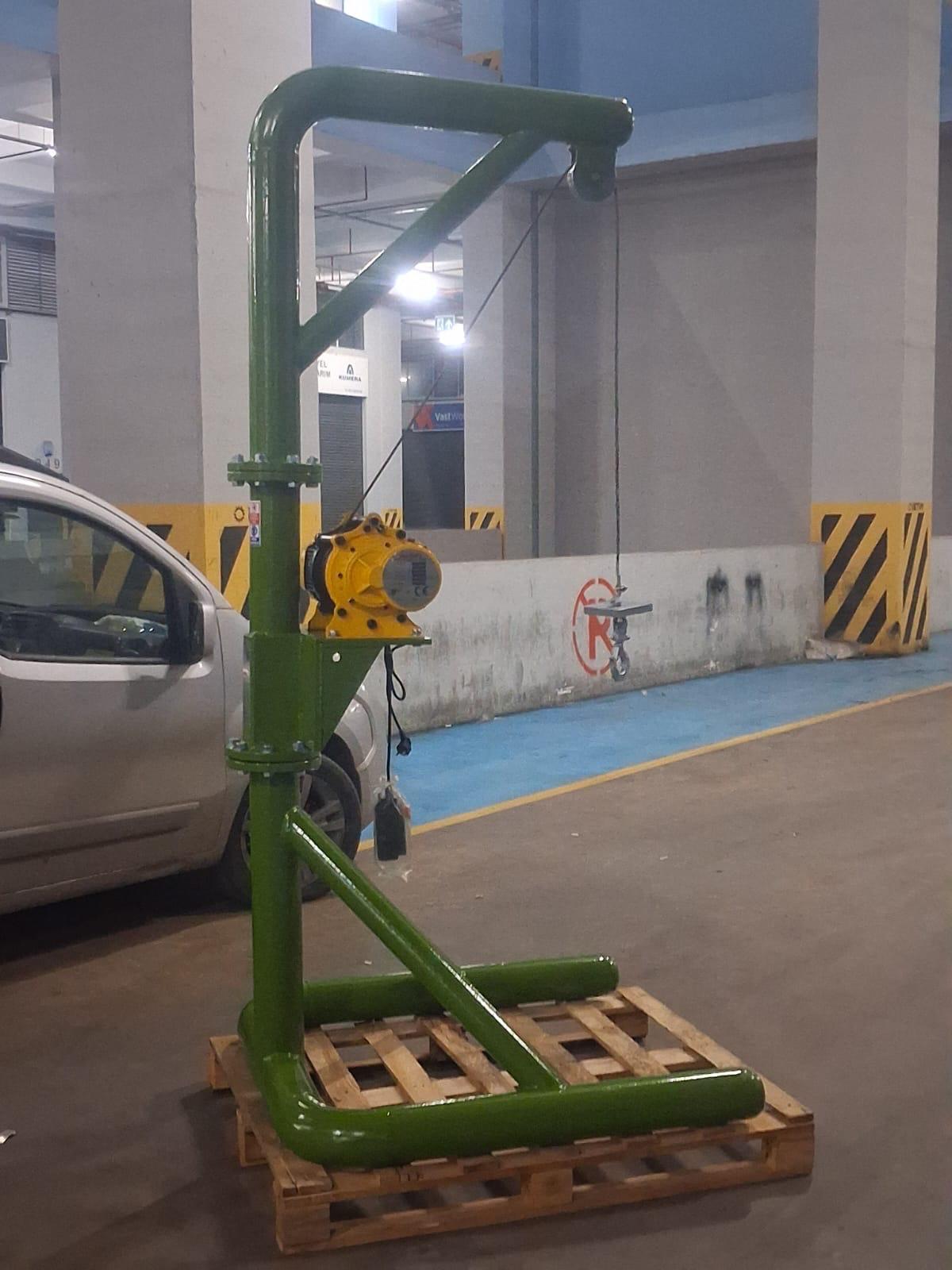

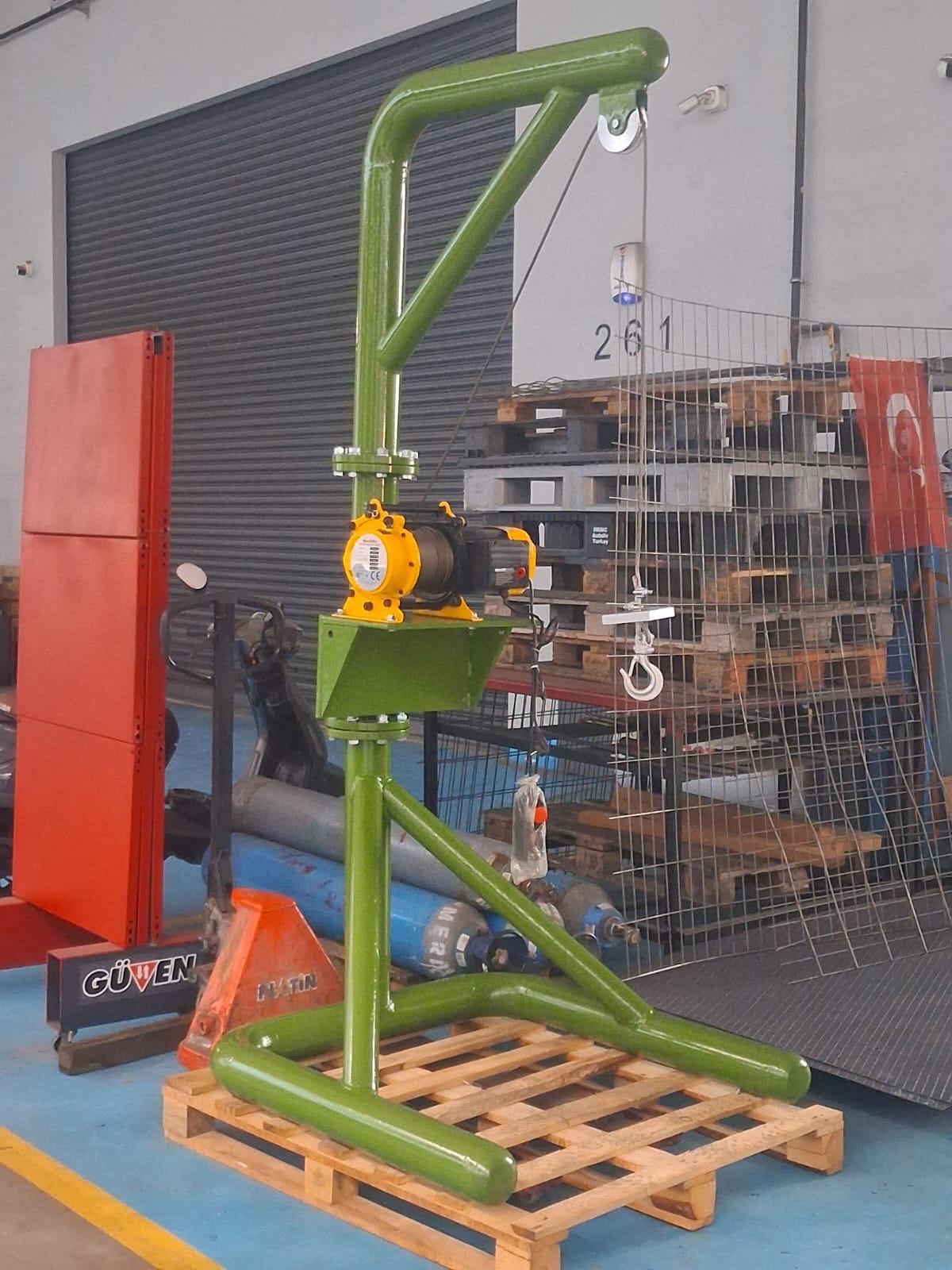

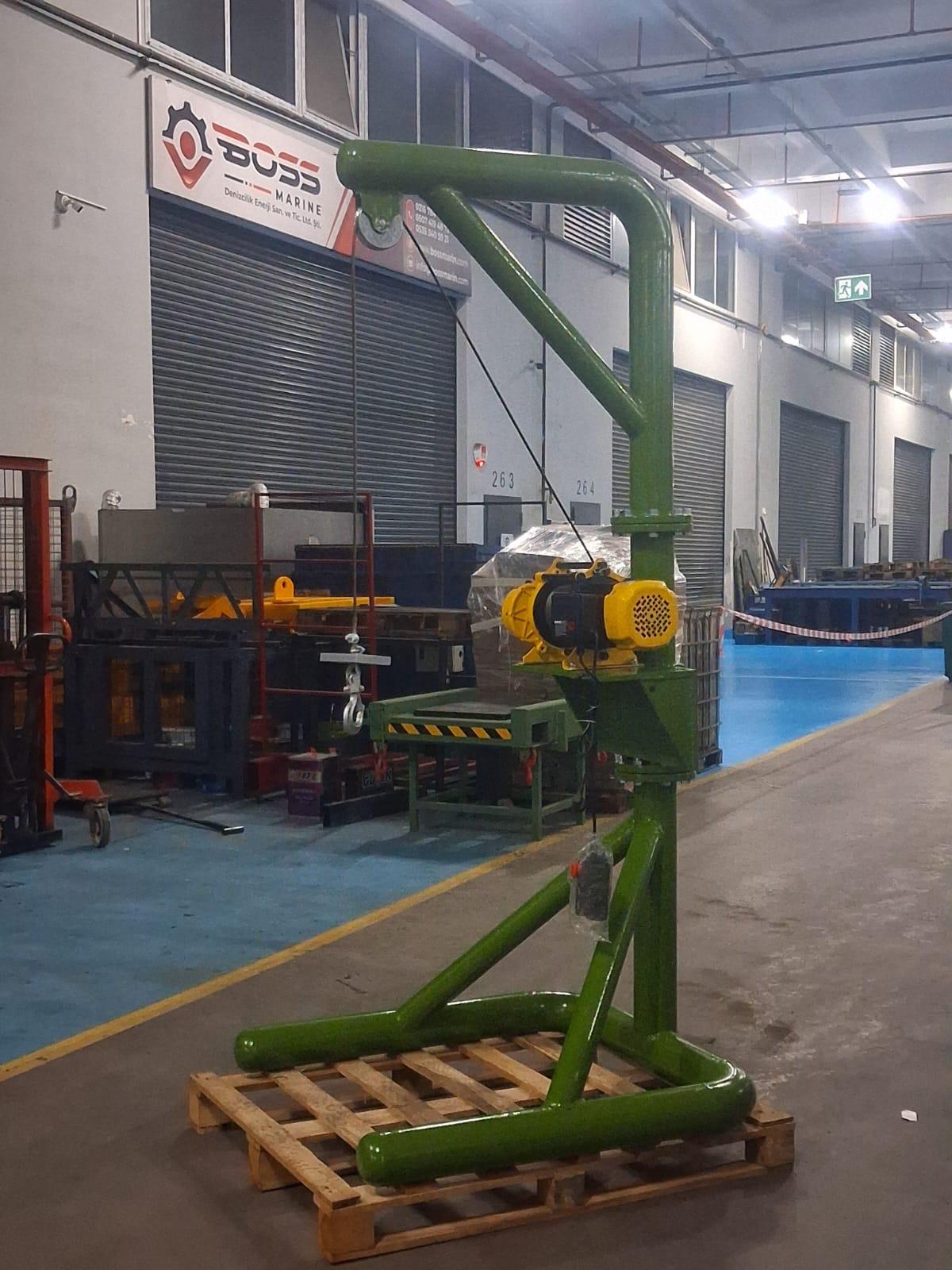

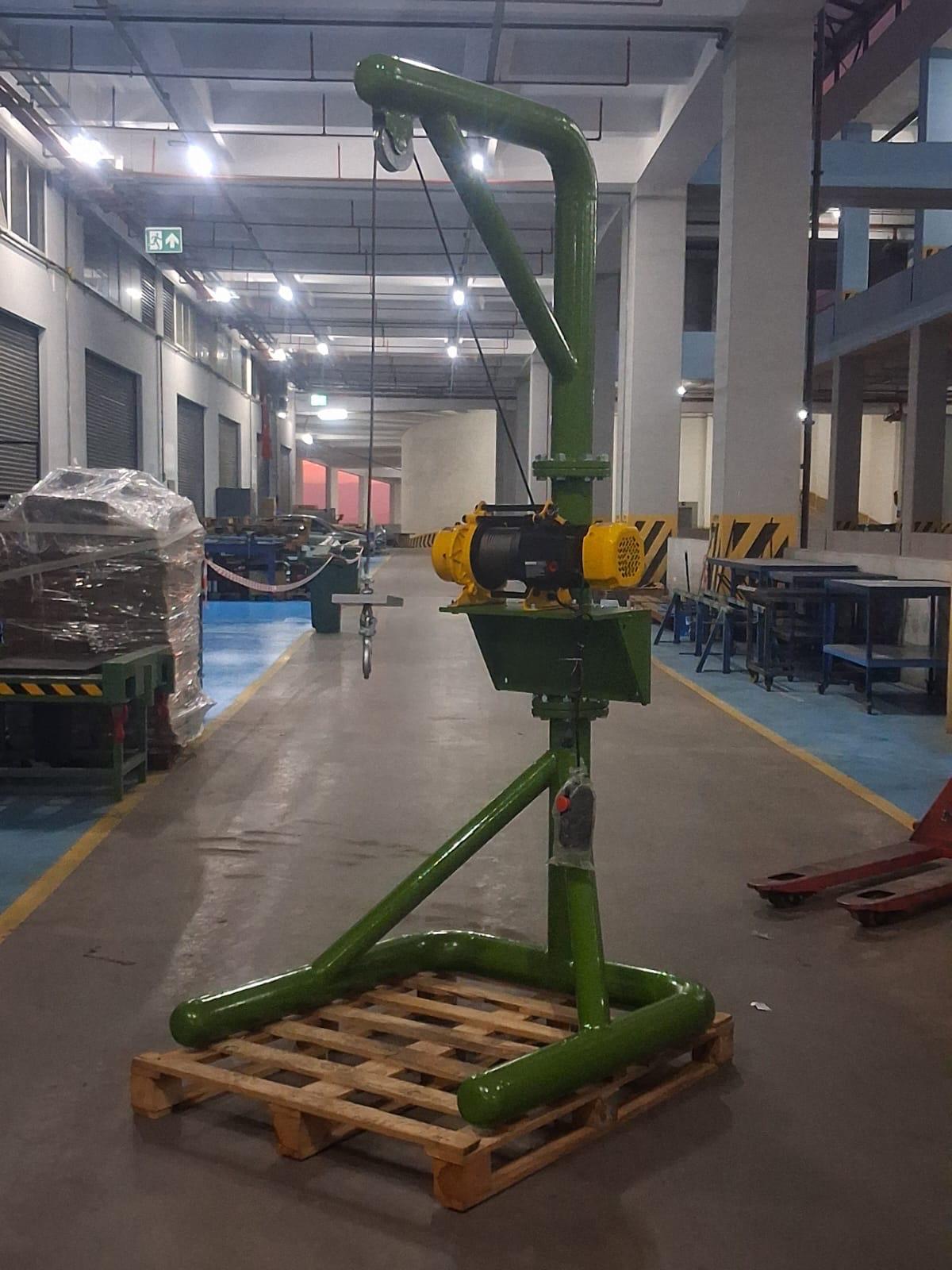

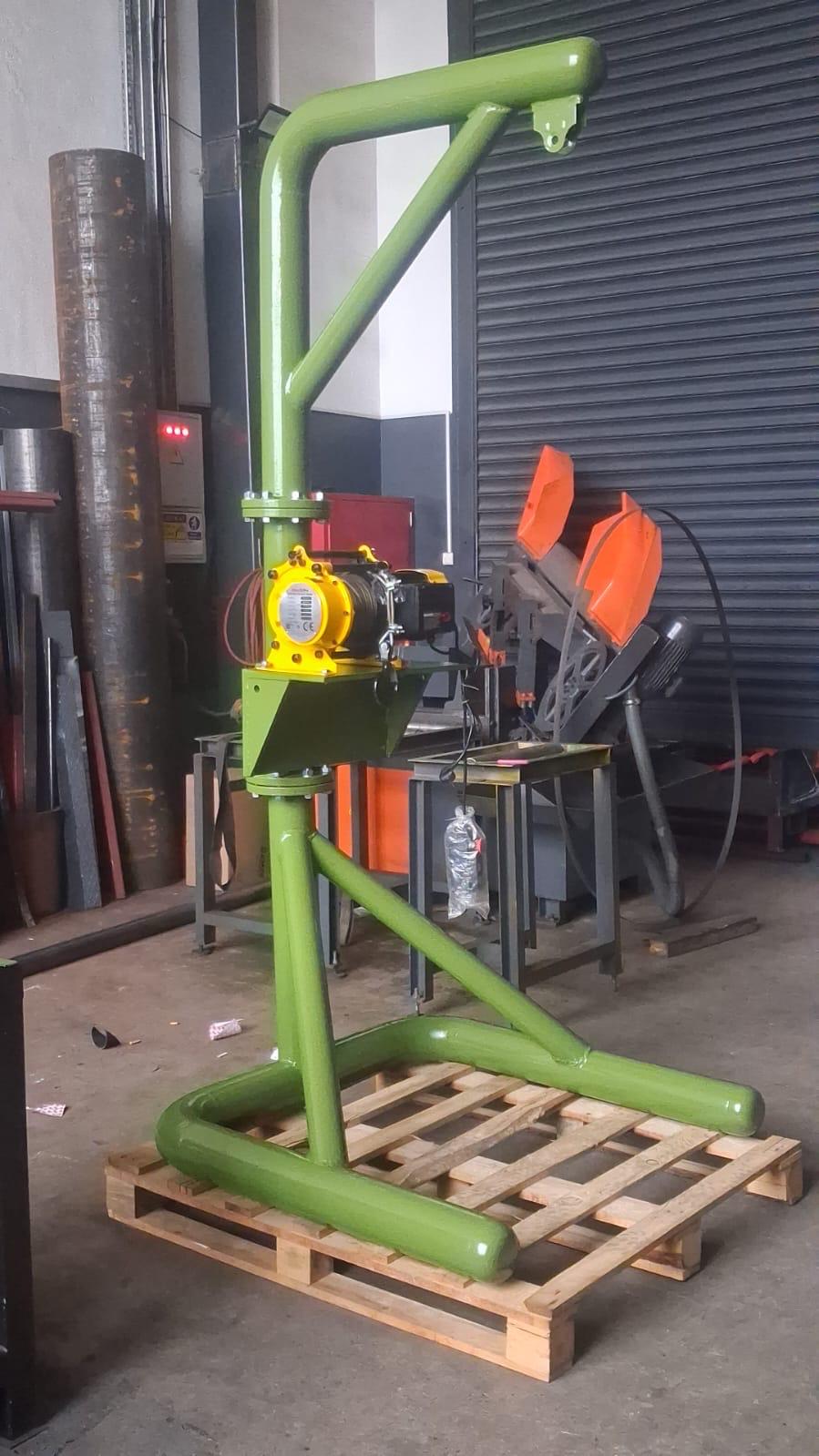

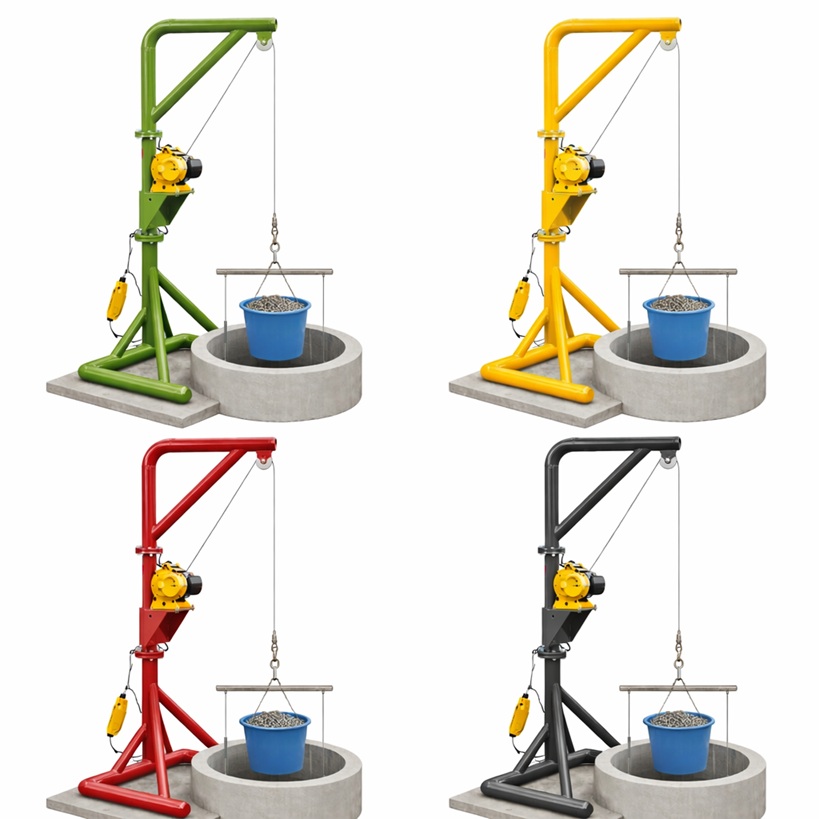

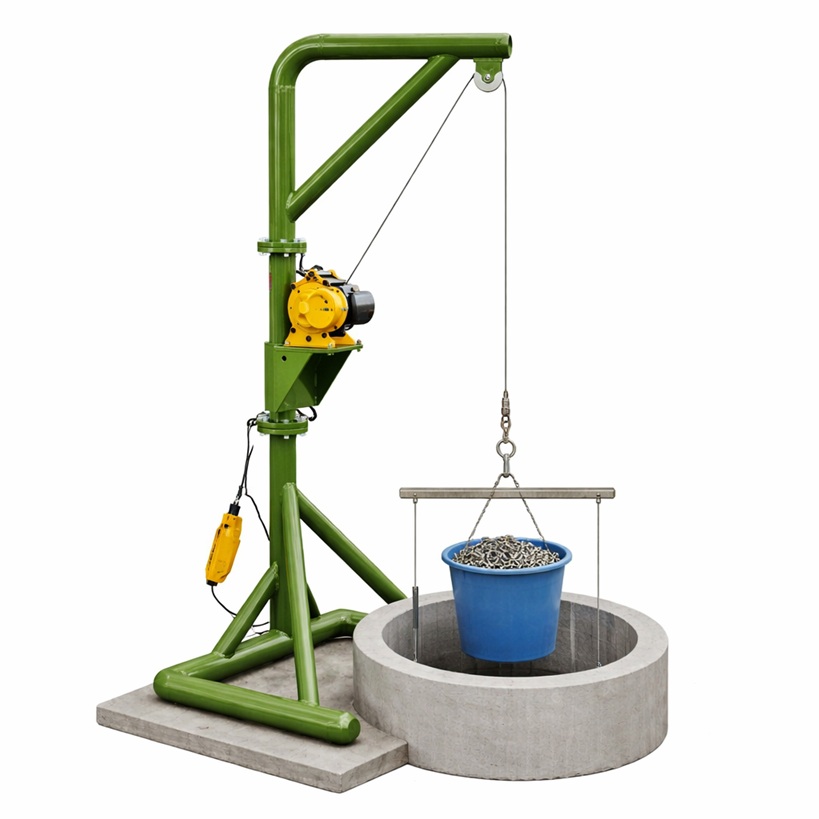

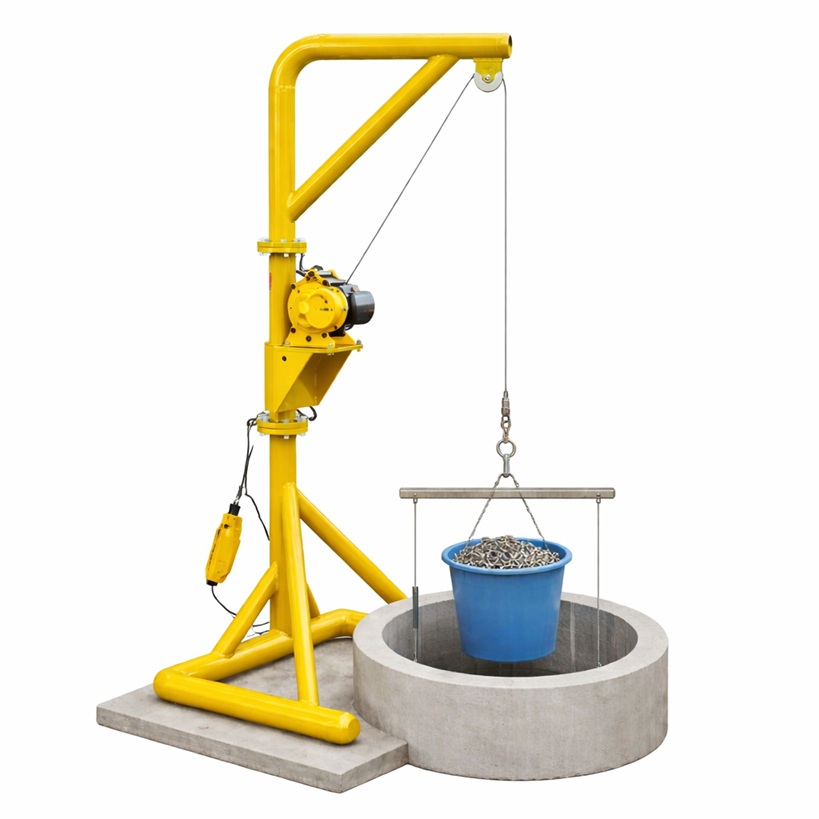

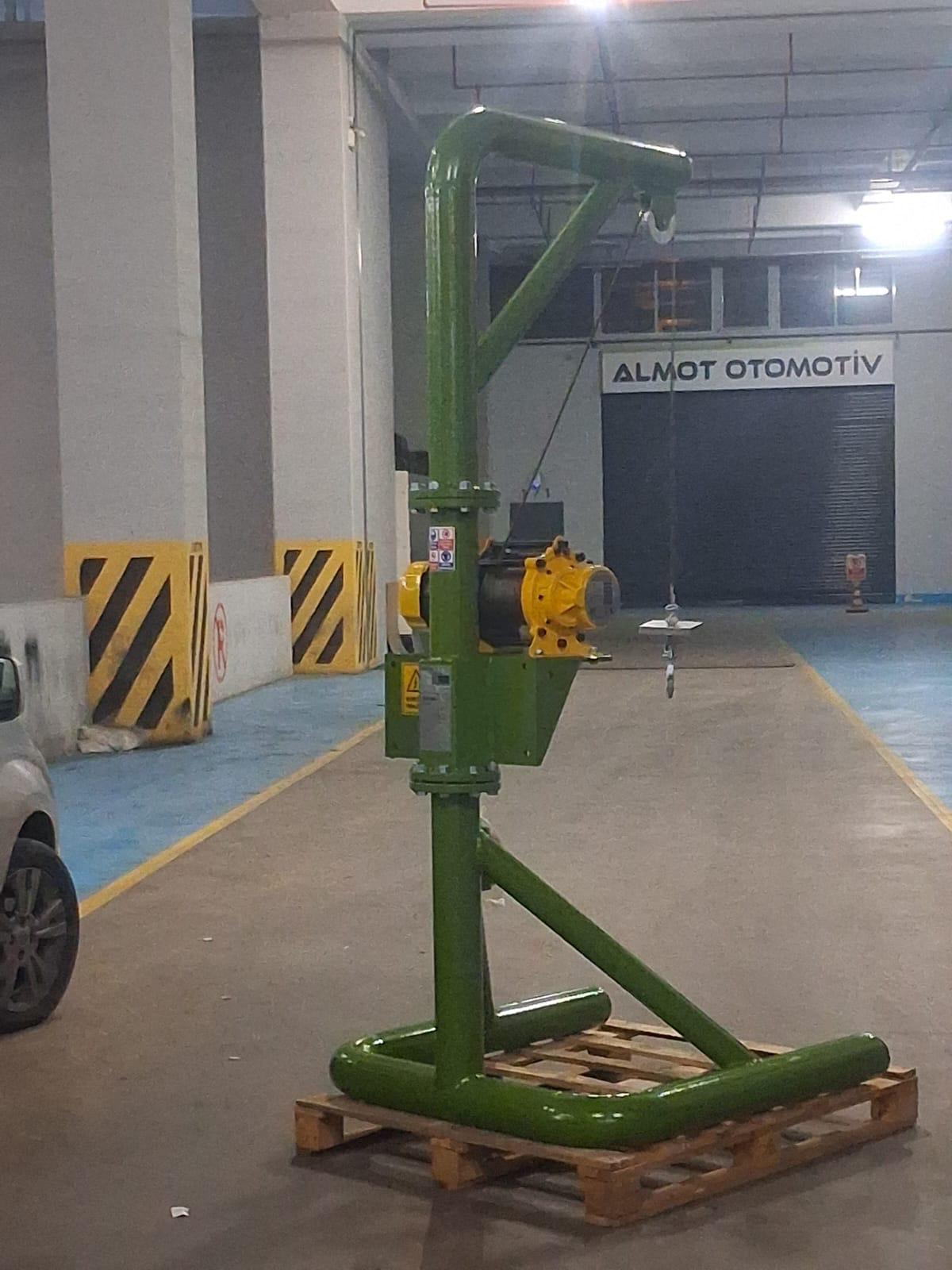

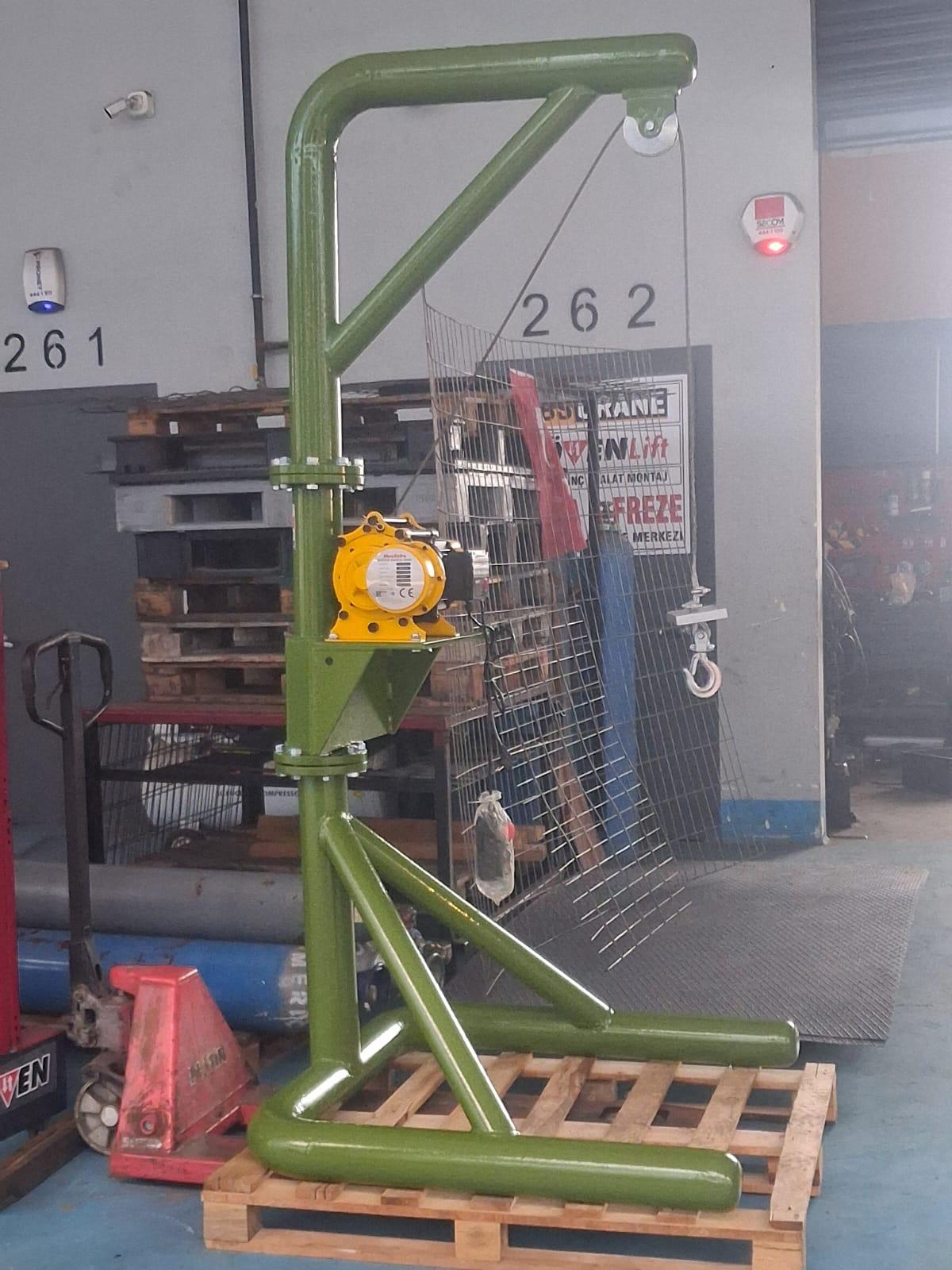

Kollu Kuyu Vinci, kuyu, rögar, terfi merkezi, arıtma tesisi ve dar çalışma alanlarında pompa, ekipman veya malzemelerin güvenli şekilde kaldırılıp indirilmesi için kullanılan pratik bir kaldırma sistemidir. Döner kollu yapısı sayesinde yükün kuyu ağzından kontrollü şekilde alınmasına yardımcı olur. Manuel veya elektrikli vinç seçenekleriyle farklı kapasite ve çalışma yüksekliklerine göre üretilebilir.
| Ürün Adı | Kullanım Alanı | Vinç Tipi | Gövde Yapısı | Dönüş Özelliği | Üretim Notu |
|---|---|---|---|---|---|
| Kollu Kuyu Vinci | Kuyu, rögar, pompa ve arıtma sahaları | Manuel / elektrikli | Çelik konstrüksiyon | Döner kollu yapı | Ölçü ve kapasite ihtiyaca göre üretilebilir |
CE’ye Uygun Yapı
Kollu kuyu vincinin CE normlarına uygun olması için öncelikle taşıyacağı maksimum yüke göre mühendislik hesabı yapılmalıdır. Kol, dikme, taban plakası, ankraj noktaları, kaynaklar, pimler, kanca, halat veya zincir sistemi güvenli çalışma yüküne göre seçilmelidir.
Üründe olması gereken temel özellikler:
| Başlık | Gereklilik |
|---|---|
| Taşıyıcı gövde | Yük kapasitesine uygun çelik konstrüksiyon olmalıdır. |
| Kol yapısı | Eğilme ve burulmaya karşı hesaplanmış, takviyeli yapı kullanılmalıdır. |
| Dönüş sistemi | Kontrollü dönebilen, boşluksuz ve gerektiğinde kilitlenebilir mekanizma bulunmalıdır. |
| Taban bağlantısı | Zemine uygun ankrajlı bağlantı yapılmalı, beton veya çelik zemin dayanımı kontrol edilmelidir. |
| Kaldırma ekipmanı | Manuel veya elektrikli vinç kapasiteye uygun seçilmeli, fren sistemi bulunmalıdır. |
| Kanca | Emniyet mandallı kanca kullanılmalıdır. |
| Halat / zincir | Kapasiteye uygun, belgeli ve hasarsız kaldırma elemanı kullanılmalıdır. |
| Acil stop | Elektrikli vinçlerde kolay erişilebilir acil durdurma butonu olmalıdır. |
| Yüzey koruma | Kuyu ve atıksu ortamı için galvaniz, epoksi boya veya korozyona dayanıklı kaplama tercih edilmelidir. |
| Etiketleme | Kapasite, model, seri no, üretim yılı, üretici bilgisi ve CE işareti kalıcı şekilde yazılmalıdır. |
| Teknik dosya | Risk analizi, çizimler, hesaplar, malzeme belgeleri, test raporları ve kullanım kılavuzu hazırlanmalıdır. |
| Test | Yük testi, fren testi, dönüş kontrolü ve bağlantı kontrolü yapılmalıdır. |
Güvenli Kullanım Şekli
Kollu kuyu vinci kullanılmadan önce zemin bağlantıları, kol bağlantıları, kaynaklar, kanca, halat, zincir, fren ve vinç mekanizması kontrol edilmelidir. Ürün üzerinde yazan maksimum kapasite kesinlikle aşılmamalıdır.
Kullanım sırasında dikkat edilmesi gerekenler:
| Kullanım Adımı | Açıklama |
|---|---|
| Ön kontrol | Her kullanımdan önce görsel kontrol yapılmalıdır. |
| Yük bağlantısı | Pompa veya ekipman uygun sapan, mapa ya da kaldırma aparatı ile bağlanmalıdır. |
| Denge kontrolü | Yük dik şekilde kaldırılmalı, yana çekme yapılmamalıdır. |
| Kontrollü kaldırma | Yük ani hareket ettirilmeden yavaş ve dengeli şekilde kaldırılmalıdır. |
| Dönüş hareketi | Kol 360 derece dönebiliyorsa dönüş yavaş ve kontrollü yapılmalıdır. |
| Çalışma alanı | Yük altında insan bulunmamalı, alan uyarı ile çevrilmelidir. |
| Rüzgar ve ortam | Açık alanda kuvvetli rüzgar, kaygan zemin veya uygunsuz hava koşullarında kullanım durdurulmalıdır. |
| Elektrikli kullanım | Kablo, pano, kumanda ve acil stop sistemi sağlam olmalıdır. |
| Manuel kullanım | Kol, tambur, fren ve kilitleme mekanizması kontrol edilmelidir. |
| İş bitimi | Yük indirilmeden vinç boşta bırakılmamalı, ekipman güvenli konuma alınmalıdır. |
CE İçin Belgelendirme
CE uygunluğu için sadece ürünün sağlam yapılması yeterli değildir. Üretici şu belgeleri hazırlamalıdır:
| Belge / Kayıt | İçerik |
|---|---|
| Risk analizi | Olası tehlikeler ve alınan önlemler |
| Teknik çizimler | Ölçüler, bağlantılar, kaynak noktaları |
| Statik hesaplar | Kapasiteye göre dayanım hesapları |
| Malzeme belgeleri | Çelik, cıvata, halat, zincir, kanca belgeleri |
| Test raporları | Yük testi, fren testi, çalışma testi |
| Kullanım kılavuzu | Kurulum, kullanım, bakım, yasaklı kullanım |
| Uygunluk beyanı | Üreticinin CE uygunluk deklarasyonu |
Önemli Not
Kollu kuyu vinci personel kaldırmak için kullanılmamalıdır; yalnızca pompa, ekipman ve yük kaldırma amacıyla kullanılmalıdır. İnsan taşıma amaçlı kullanılacaksa ürünün personel kaldırma ekipmanı olarak ayrıca tasarlanması, test edilmesi ve belgelendirilmesi gerekir.
