Hubzug, Zincirli Çektirmeler

Hubzug, kolu ileri geri oynatılarak çalışan, elle kumandalı zincirli çektirmedir. Sahada zincirli çektirme, zincirli gerdirme ya da kollu caraskal adıyla da bilinir. Elektriğin olmadığı yerlerde ağır parçaları birbirine yanaştırmak, gerdirmek ve sabitlemek için kullanılır. Köprü ve viyadük inşaatları, şantiyede çelik montajı, orman işleri, enerji hatlarında tel ve kablo çekme tipik kullanım alanlarıdır.

Montajda iki çelik parçayı cıvata deliği hizasına getirmek, bir makineyi temel üzerinde birkaç santim kaydırmak ya da dorse üzerindeki ağır yükü zincirle bağlayıp gerdirmek hubzugun sahadaki gündelik işleridir. Yük bağlama amaçlı kullanımda TS EN 12195 standart serisi esas alınır.

Modeller ve kapasiteler

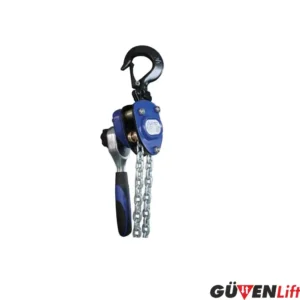

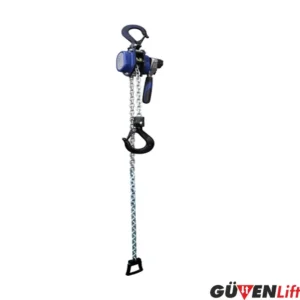

Atlas cırcırlı hubzuglar altı kapasitede gelir: 250, 500, 750, 1500, 2500 ve 5000 kg. Cırcır, kolu tam tur çevirmeden kısa hareketlerle çalışmayı sağlayan mandal düzeneğidir. Kolun geniş açıyla oynatılamadığı dar alanlarda ve yüksekte işi kolaylaştırır.

Eko serisi zincirli gerdirmeler 0,5 ile 9 ton arasındadır (0,5, 0,75, 1,5, 3, 6 ve 9 ton); 3 ton eko hubzug bu serinin orta kapasitesidir. Yük emniyetli zincirli çektirmeler 1,5, 3 ve 6 ton olarak sunulur. Bu modellerde aşırı yük koruması vardır: nominal kapasitenin üzerinde yük bağlandığında çektirme çalışmaz. Taşınacak ağırlık önemliyse Platin alüminyum zincirli çektirme iskelede ve direkte işi hafifletir. OSK marka ekonomik hubzuglar ile Platin Green hubzug da bu bölümdedir.

Kapasite ve zincir boyu seçimi

Kapasiteyi çekilecek ya da gerdirilecek yükün gerçek kuvvetine göre seçin ve pay bırakın. Yalnız ağırlığa bakmak yanıltabilir. Yerde sürtünerek çekilen bir makine ya da sıkışmış bir parça, ağırlığından beklenenden fazla kuvvet ister. Zincir boyu ise çektirmenin iki bağlantı noktası arasında kapatabileceği mesafeyi belirler; teklif isterken gereken boyu yazın. Sık kullanımda ve aşırı yük ihtimali olan işlerde yük emniyetli modeli öneririz. İki noktayı birbirine yaklaştıracaksanız aradaki mesafeyi ölçün: çektirme tam açıkken bu mesafeye uzanabilmeli, kapandığında da işi bitirecek kadar kısalmalıdır.

Hubzug mu, manuel caraskal mı

İkisi de elle çalışır ama işleri farklıdır. Manuel caraskal tavana, kirişe ya da şaryoya asılır ve el zinciri çekilerek yükü dikey kaldırır. Hubzug ise kollu ve kompakt yapısıyla çekme, gerdirme ve sabitleme işine uygundur.

Manuel caraskallar bölümünde 500 kg'dan 20 tona kadar el caraskalları, 5 ve 10 ton yük emniyetli modeller, alçak tavan caraskallar, hafif gövdeli Platin SS alüminyum caraskal ve patlayıcı ortamlar için kıvılcım çıkarmayan ATEX Zone 1 ve 2 exproof caraskal bulunur. Exproof model soruyorsanız çalışma ortamının bölgesini (Zone 1 ya da 2) belirtin. Halatla uzun mesafeden çekme gerekiyorsa halatlı çektirme ve triforlara bakın.

Kullanım ve bakım

Kolu boru geçirerek uzatmayın. Kol, kapasiteye göre elle uygulanacak kuvvet hesaba katılarak yapılır; uzatmak çektirmeyi aşırı yüke sokar. Yükü bağlamadan önce yön mandalının çekme konumunda olduğunu kontrol edin, gerginliği boşaltırken de kolu kontrollü kullanın. Zincirin bükülmemiş ve dolaşmamış olmasına, yükün kanca ucuna değil kanca boğazına oturmasına dikkat edin. Şantiyede kullanıldıktan sonra zinciri çamur ve beton artığından temizleyip yağlayın. Cırcır ya da fren düzgün tutmuyorsa çektirmeyi kullanmadan kontrol ettirin.

Kapasiteyi, zincir boyunu ve gövde tercihinizi (standart ya da alüminyum) yazmanız teklif için yeterli.
