Çalışma Şekli

Ürün kullanımı çok basit olmakla beraber bir çok avantajı mevcuttur. Kullanım esnasında yük alanına ve çevresine personel girmesi kesinlikle yasaktır. Yükü ortasına alarak kaldırma yapar ve taşıma ya da istifleme işlemini görür. Lütfen kullanmadan önce kullanım kılavuzunu okuyunuz. Lütfen kullanım öncesi koruma kıyafetlerinizi giyiniz.

Ürün Üzerinde Kullanılabilecek Caraskallar

Ürün üzerinde manuel caraskal, elektrikli zincirli vinç ve elektrikli halatlı vinçler kullanılabilir. Ray üzerinde yükü sağa ve sola taşımak gerekiyor ise manuel ya da elektrikli arabalı olarak kullanım sağlayabilirsiniz. Bunların dışında ayrıca kalıp firmaları da bu ürünü kullanmaktadır. Kalıp firmaları için kalıbın sıfıra sıfır girmesi için portal vinç üzerindeki caraskalın çok ağır hareket etmesi ve indirme, kaldırma işlemleri çok yavaş olması gerekmektedir. Bu tip durumlarda manuel caraskal ya da çift hızlı zincirli vinçlerimizi kullanmaktayız.

Ürün Boyaması, Etiketlenmesi ve Paketlenmesi

Ürün boyaması yapılırken öncelikle antipas astar atılıyor, ardından 1 gün bekletiliyor. Üstüne 2 kat boya atılarak 1 gün daha bekletiliyor. Daha sonra etiketlenme süreci başlıyor. Etiketler özenle yapıştırıldıktan sonra önce balonlu naylon ile boşluk kalmayacak şekilde bütün çelik aksam sarılıyor ve üstüne streç ile sıkıca dönülüyor. Son aşamada ise koli bandı ile bütün streçli kısımlar aralarında otuzar santim boşlukla sıkıca bantlanıyor. Boya seçenekleri mevcuttur fakat genellikle yapmış olduğumuz boya rengi hammerton mavisi veya taksi sarısıdır.

Kullanıcı Kısıtlamaları

İnsan taşıma için kullanmayınız. Tasarimi gereği vinci dış ortamlardan koruyunuz.

Emniyet Önlemleri

Personel dikkati her türlü mal kaybını önler. Aşırı yük yüklemeyiniz. Ürünümüzü kullanmaya başlamadan önce, güvenli bir şekilde çalışmasını sağlamak amacıyla, her operatörün tüm kılavuzları ve önlemlerin içeriğinin açıklaması tamamen aşina olmalı.

Kullanım Muayenesi

Düzenli olarak haftalık muayene yapılması gerekmektedir. Muayene sırasında dikkat edilmesi gereken hususlar; Şasede Aşınma var mı? Caraskallar yükte boşlama yapıyor mu? Tekerlekler rahat yürüme yapıyor mu? Eğer bu etkenlerde sorun yok ise vinci kullanabilirsiniz. Var ise satıcı firma yetkili servisi ile irtibata geçmelisiniz.

Kurulum

Ürün parça ambalajlarını açtıktan sonra parçaları eşleştiriniz. Eşleştirilen parçaları dikkatle birbirine monte ediniz ve ürün kurulumu gerçekleştikten sonra caraskalları kurunuz. Kurulum esnasında yatık olarak kurulumu gerçekleştiriniz ve ürünü forklift ya da caraskal ile dik konuma getiriniz. Önemli Not: Portal vinç yürütme tekerleklerini ürün kurulumu bittikten sonra monte ediniz. Aksi takdirde kaldırma esnasında kasılma yaparak arızalanabilir.

Kullanım Esnasında Dikkat Edilmesi Gereken Hususlar

Kurulum gerçekleştikten sonra bütün parçaları yüke vurmadan çalıştırınız ve çalıştığından emin olunuz.

Yük kaldırma esnasında yükün altına ya da zarar verebilecek etki alanına personel girmesi kesinlikle yasaktır.

Yüklü iken yürütme yavaş olmalıdır.

Yüklü hareket esnasında kesinlikle yükün sallanmaması gerekmektedir.

Nominal yükün üstünde aşırı yük yüklenmesi kesinlikle yasaktır.

Kaldırma esnasında tekerlekler frenli pozisyona getirilmelidir.

Yük 90 derece olarak kaldırılmalıdır.

Kurulum Aşamaları

Kurulum yapılmadan önce bütün parçalar eşitlenerek yere yatırınız.

Yan üçgen ayakları yan yatırınız.

Daha sonra npı profili her iki ayağa vida ve somun vasıtası ile sabitleyiniz.

Bir forklift yardımı ile Yerden yavaş bir şekilde npı altından yerde kurulu olan şaseyi tekerlekleri bağlamadan yukarı dikiniz.

Forklift yardımı ile şaseyi tekerlekler montaj edilecek kadar yukarı kaldırıp tekerleklerin montajını yapınız.

Tekerleklerin frenlerini kilitleyerek elektrikli ve manuel vinci montaj ediniz.

C Profil montajını yapınız.

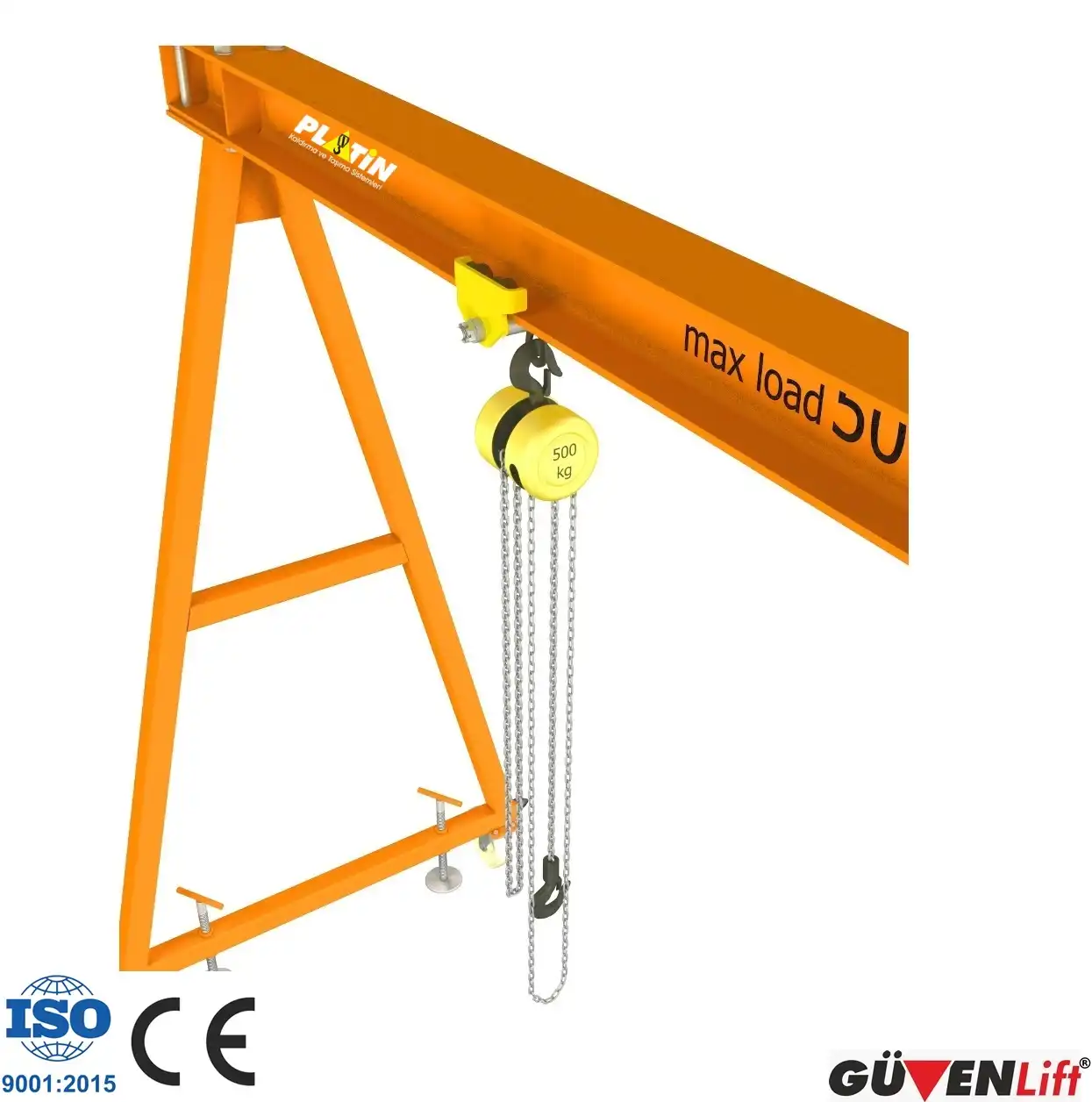

Caraskal Montajı

Önce vinç arabasını raya göre ayarlayıp montajını yapınız.

Daha sonra caraskalı arabanın mapasına bağlayınız.

Caraskal arabasının cıvatalarının tam sıkıldığından emin olunuz.

Caraskal Kablo Taşıma Sistemi Montajı

Öncelikle aşağıdaki c korniş ayaklarını görseldeki gibi rayın her iki ucuna monte ediniz.

Vince ana panodan gelen kabloyu ray başlangıç askısına sabitleyerek, başlangıç askısını da rayın en başına sabitliyorsunuz.

Önce rayı, yukarıdaki gibi aşağıda görseli bulunan askı ile monte ediyoruz.

Daha sonra ray içerisine ray arabalarını sürüyorsunuz.

Daha sonra ray sonu stopları monte ediyorsunuz.

Önemli Not: Eğer kurulum esnasında ray ve yan ayak flanş delikleri birbirini tutmaz ise ayakların yerlerini değiştirerek tekrardan kurulum yapınız. Ayakların flanşları ve rayların flanşları birbirine eşleşmelidir.

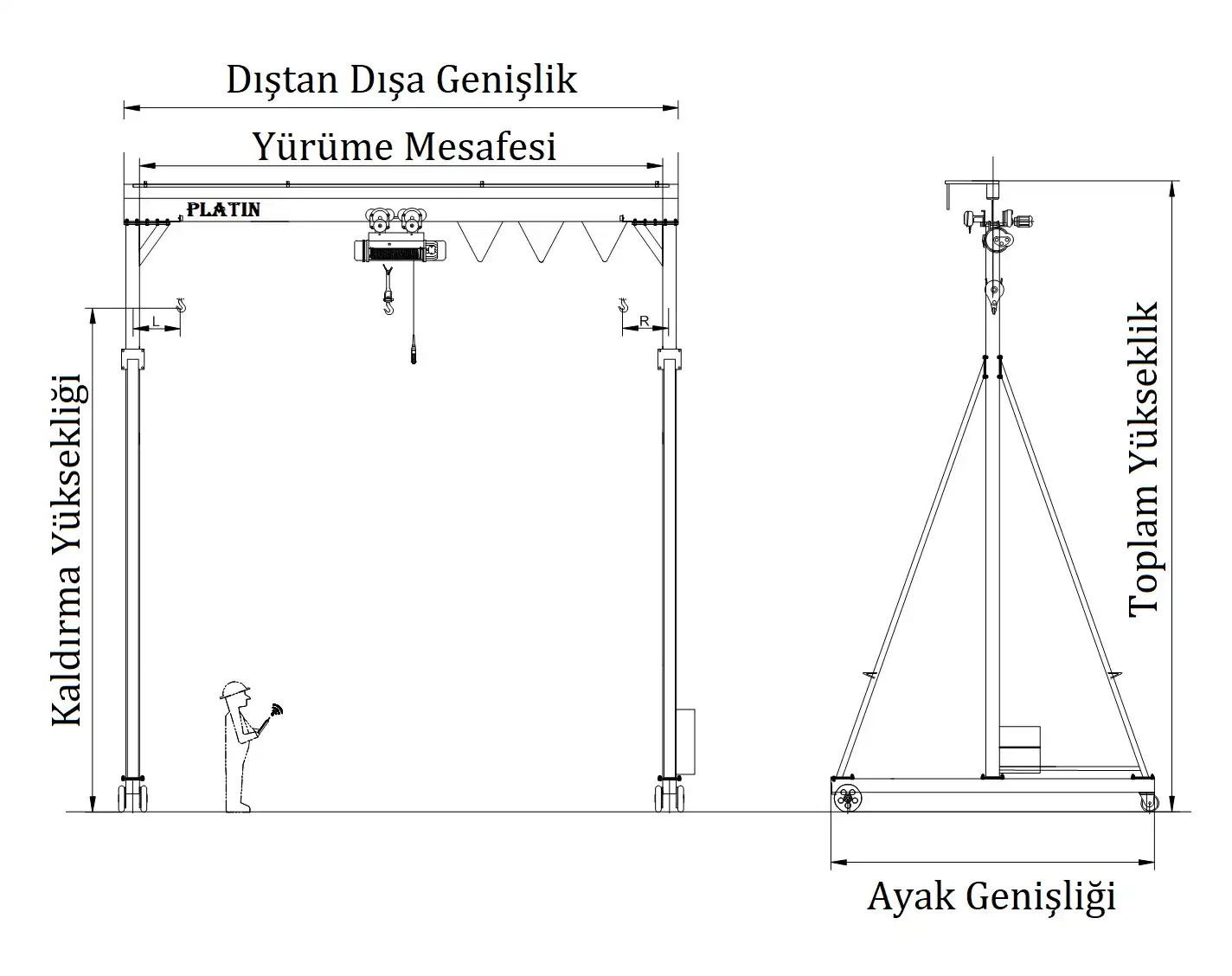

Teknik Tablo
