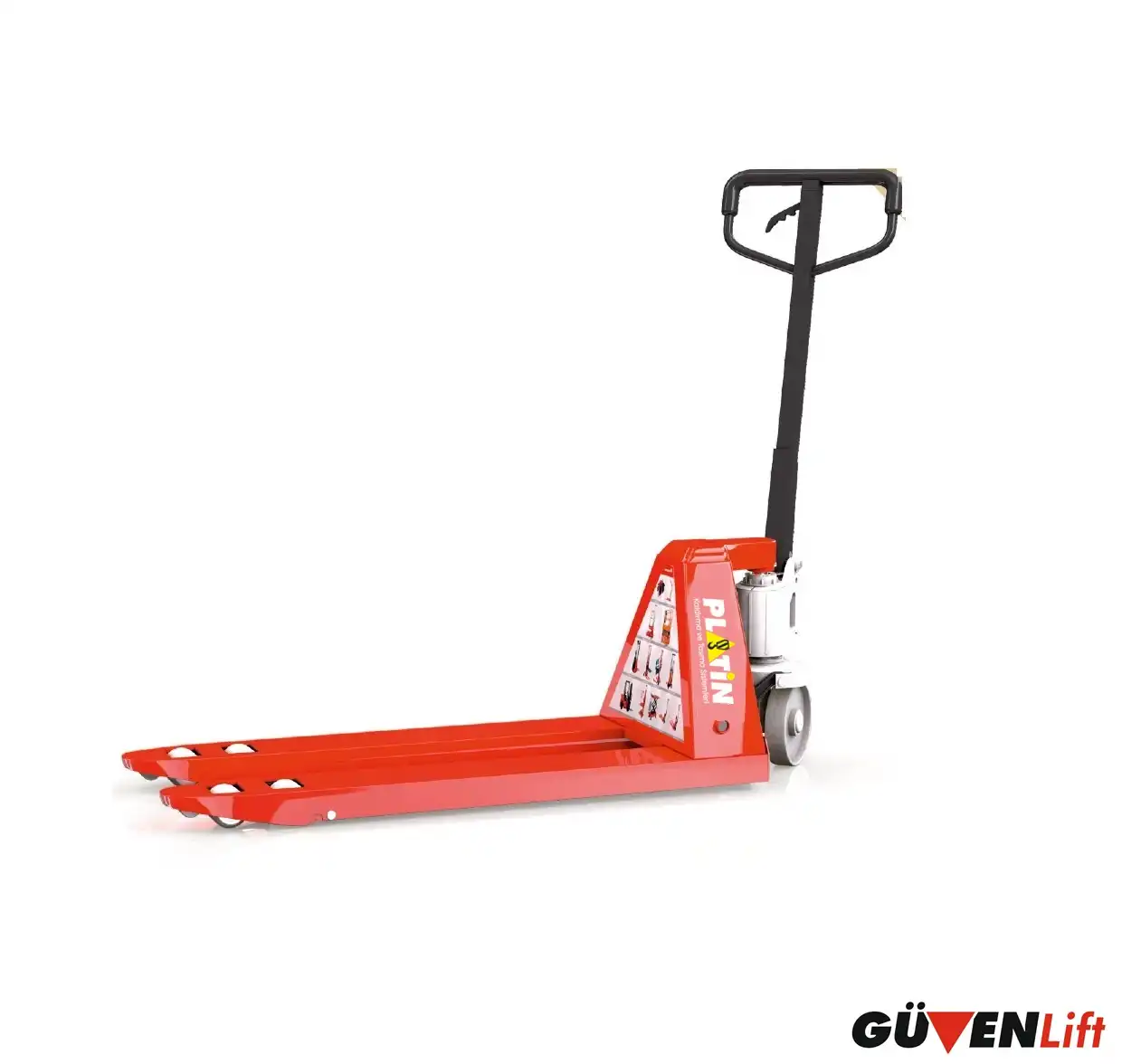

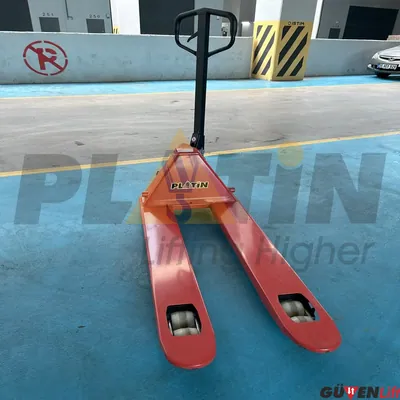

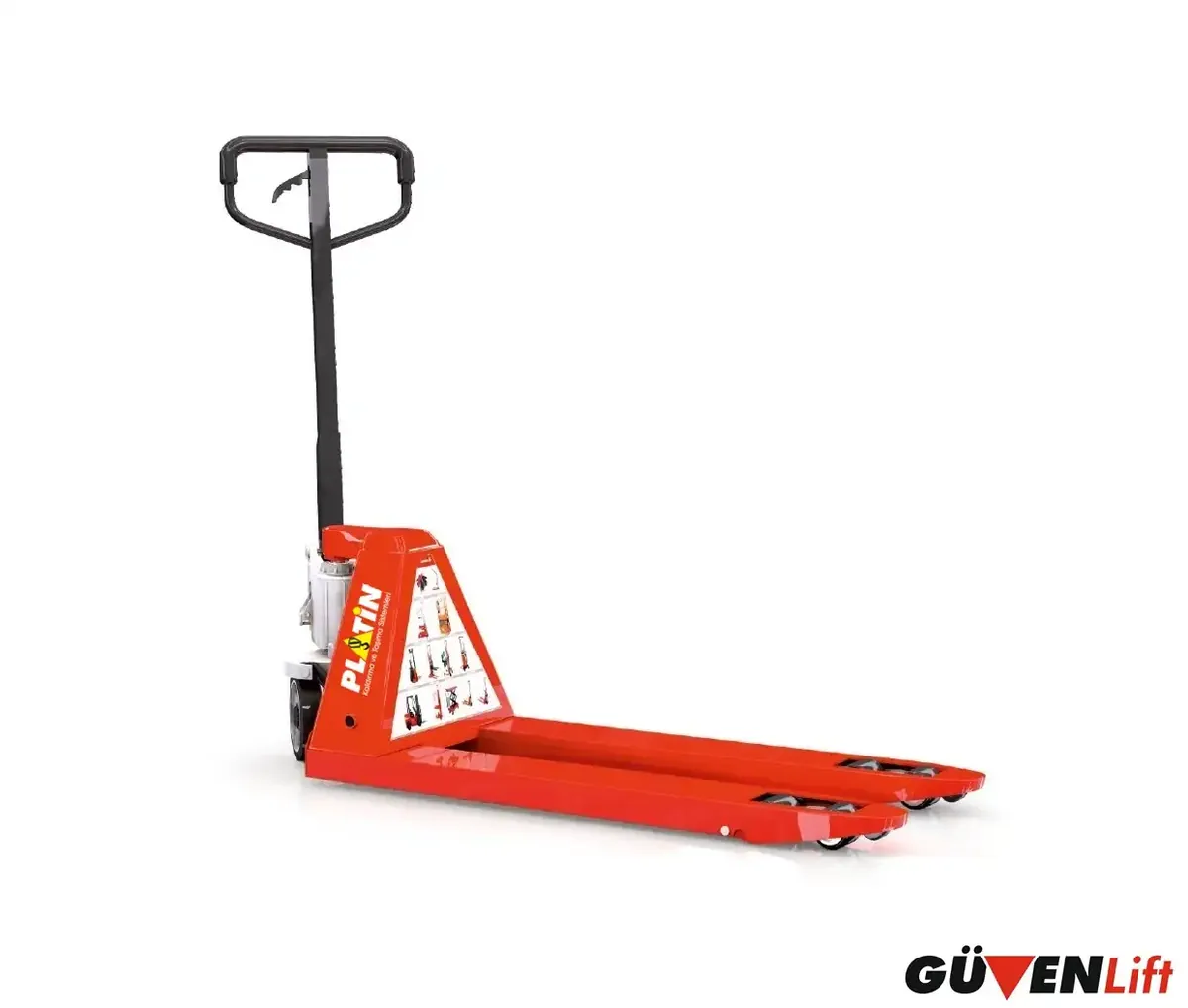

Transpalet 2 Ton – 5 Ton Arası
Transpalet 2 Ton – 5 Ton Arası
Ürünlerimiz Makine Direktifi 2006/42/EC normlarına uygundur.
Transpaletler, malzemelerin düz zeminlerde taşınmasını kolaylaştıran ve yüksek manevra kabiliyetine sahip araçlardır. 2000 kilogram ile 5000 kilogram arasında yükleri taşıyabilir. İşte bu kapasite aralığındaki transpaletlerle ilgili bazı bilgiler:
Çalışma Prensibi: Transpaletler, manuel veya elektrikli olarak çalışabilir. Manuel transpaletler, operatörün fiziksel gücünü kullanarak yükleri taşırken, elektrikli transpaletler motor gücünü kullanarak yükleri hareket ettirir.
Yükseklik Ayarı: Transpaletlerin genellikle yükseklik ayar mekanizmaları bulunmaz. Yüklerin düz zeminlerde kolayca taşınması için tasarlanmışlardır.
Taşıma Kapasitesi: 2 ton ile 5 ton arasındaki transpaletler, bu aralıktaki yükleri taşıyabilecek güce sahiptir. Bu, çeşitli endüstriyel ortamlarda genellikle kullanılan yükleri kapsar.
Manevra Kabiliyeti: Transpaletler, küçük dönüş yarıçapları ve kolay manevra edilebilirlikleri ile bilinir. Bu, dar alanlarda ve depolama alanlarında kullanımı kolaylaştırır.
Kullanım Alanları: 2 ton ile 5 ton arası kapasiteli transpaletler, genellikle depolama, lojistik, üretim ve dağıtım gibi endüstriyel alanlarda yaygın olarak kullanılır. Paletli malzemelerin taşınması, yükleme ve boşaltma işlemleri için idealdirler.
Güvenlik Özellikleri: Transpaletler, kullanıcının güvenliği için çeşitli güvenlik önlemleriyle donatılmıştır. Bunlar arasında fren sistemleri, çarpışma önleme önlemleri ve operatör için ergonomik tasarımlar bulunabilir.
Transpaletler, yükleri düz zeminlerde taşımak için etkili ve verimli bir araçtır. Ancak, güvenlik önlemlerine dikkat edilmeli, yük kapasitesi aşılmamalı ve operatörlerin eğitimi sağlanmalıdır.
Not:
Transpalet üreticisi, ihtiyaçlara göre, servis ve tamir bakımı sağlamalıdır.
Transpalet üzerinde, satıcı firma izni olmadan modifikasyon yapılamaz.
Palet ağırlığı 2500kg yi aştığında yorulmamak için 2 kişi tarafından çekilmesi uygundur.
1．Uygulama Sınıfı
Transpaletler sınırlı mesafelerde paket ve kargo taşıma için kullanılmalıdır. Ürün kullanım kolaylığı, rahat kaldırma ve güvenli kaldırma sağlar.
Çalişma alanı kaymaz, düz ve sert zemin olmalıdır.
Çalişma ortamı aydınlatması iyi olmalıdır.
2. Teknik Tablo
| Ürün Kodu | PF20 | PF25 | PF30 | PF35 | PF50 | |
| Kapasite | Kg | 2000 | 2500 | 3000 | 3500 | 5000 |
| Yük Merkezi | mm | 600 | 600 | 600 | 600 | 600 |
| Çatallar Arası Mesafe | mm | 540 | 540 | 540 | 520 | 550 |
| Kapalı Yükseklik | mm | 85 | 85 | 85 | 85 | 85 |
| Kaldırma Yüksekliği | mm | 200 | 200 | 200 | 200 | 200 |
| Çatal Uzunluğu | mm | 1150 | 1150 | 1150 | 1150 | 1150 |
| Çatal Genişliği | mm | 160 | 160 | 160 | 160 | 160 |
| Çatal Kalınlığı | mm | 50 | 60 | 60 | 60 | 60 |
| Toplam Uzunluk | mm | 1533 | 1533 | 1544 | 1544 | 1544 |
| Çatal Hariç Toplam Uzunluk | mm | 383 | 383 | 394 | 394 | 394 |
| Toplam Genişlik | mm | 580 | 580 | 580 | 580 | 580 |
| Dönüş Yarı Çapı | mm | 1335 | 1335 | 1300 | 1300 | 1300 |
| 80 x 120 Palet İçin Koridor Genişliği | mm | 1794 | 1794 | 1794 | 1794 | 1794 |
| Kendi Ağırlığı | Kg | 52 | 75 | 92 | 100 | 103 |
| Ön Teker Sayısı | 2 | 2 | 2 | 2 | 2 | |
| Arka Teker Sayısı | 4 | 4 | 4 | 4 | 4 | |
| Ön Teker Ölçüsü | mm | 160X50 | 200X50 | 200X50 | 200X50 | 200X50 |
| Arka Teker Ölçüsü | mm | 60X50 | 80X70 | 80X70 | 80X70 | 85X80 |
| Teker Tipi | PP, PA | PP, PA | PP, PA | PP, PA | PP, PA |
3. Montaj

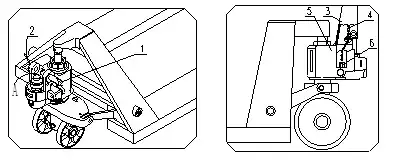

Transpalet kolunu A boşluğuna yerleştirin.
3 numaralı pimi A gövdesi ile kol boşluğundan sıfırlayarak geçirin.
Pimi çaktıktan sonra, zinciri 5 numaralı kol zinciri kavrama yerine takınız.
4. Transpalet Testi
Kumanda kolunu monte ettikten sonra kaldırma ve indirme için kolu aşağı yukarı doğru hareket ettirin, Normal olup olmadığını boş pozisyonda rahatlıkla hareket ettirerek anlayabilirsiniz. Bknz. Şekil 5.

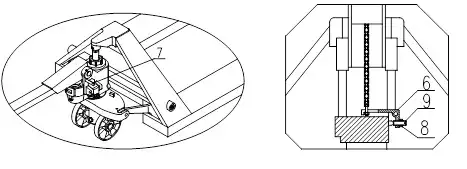

Şekil 4 e bakarak hidrolik kaldırma durumunu ayarlayabilirsiniz. El mandalını aşağıya indirerek kaldırma pozisyonuna alın ve boşlayan zinciri ayarlayın, civatayı saat yönünün tersine çevirerek ve daha sonra tekrar kaldırma pozisyonunda deneyin. Eğer transpalet yine kaldırma yapmıyorsa ya da boşlama oluyorsa 9 numaralı somunu saat tersi yönünde çevirerek ayarlayın. 9 ve 8 numaralı somun ve vidalar transpaletin kilitlenmesini sağlar. Yani ayarlama önce harici altıgen somunu 10 eklemek gerekir. Ayarlamayı bitirdikten sonra somunu 8 sıkın.
5. Manuel Kullanim
Kullanim öncesi transpaletin kaldıracağı yükü kontrol edin.
Kargo yükleme tipi şekil 6 da gösterilmiştir.
El düğmesini aşağı indirdiğinizde kaldırma pozisyonuna gelmiştir. Elinizle aşağı yukarı sallamaya başlayın ve transpaletin yükü kaldırdığını göreceksiniz.
El mandalını ortada bırakarak serbest pozisyona geldiğinde yürütme yapabilirsiniz. Kolu sallasanız bile kaldırma ya da indirme yapmayacaktır.
El mandalını yukarı kaldırdığınızda transpaletin ineceğini göreceksiniz.
El mandalı ortada iken hidrolik serbest kalır ve gezdirme yapabilirsiniz.
Acil frenleme için gezerken mandalı yukarı kaldırın ve yükü yere bırakarak frenleme yapınız.
El mandalı 11 numara frenleme için kullanılır.
6. Dikkat ve Güvenlik Normları
Operatörler kullanırken iş elbiselerini ve koruma ayakkabılarını giymelidirler.
Taşima esnasında ani frenleme yapılması için serbest pozisyonda olmalıdır.
Yük Güvenliği için transpalet taşıma esnasında yavaş yavaş hareket ettirilmelidir.
Teker ve yataklamalar zamanla aşınabilir. Belirli aralıklarla kontrol edip değiştirin.
Meyilli zeminlerde ve acil çıkış bölgelerinde park etmeyin.
Meyilli bölgelerde yürütme yapılırken operator dikkat etmelidir.
Transpalet kullanım dışı iken çatallar en alt seviyeye indirilmelidir.
Meyilli zeminlerde fren yapılması yasaktır.
Trafiği engelleyecek veya iş için sakıncalı olacak yerlerde transpalet park etmeyin.
Islak zeminlerde transpalet kullanmayın.
Transpalet gezerken üstüne insan çıkması yasaktır.
Meyilli zeminlerde dönüş yapılmaz.
Düşme ve devrilmeyi önlemek için çok yüksek malzeme paletlemeyin.
Insan taşımak için kullanmayın.
Eğitimsiz personele kullanım ve Bakım için izin vermeyin.
Eğer bir asansöre yüklüyorsanız öncelikle transpaleti asansöre itin ve eğer taşıma kapasitesi uygun ise personel de binebilir. Asansöre binen personel için özel izin gereklidir. Asansör ayrıldığında diğer personellerin asansöre binmemesi gerekmektedir.
El transpaleti, kuru ve havalandırmalı bir ortamda saklanmalıdır.
Kargo ağırlığı 2500kg aştığında, emek tasarrufu için birlikte iki kişi tarafından transpaleti çekilir.
7. Kullanmadan önce Kontrol
Uzun sure kullanılmazsa hidrolik silindir hava alabilir. Buna bağlı olarak, sorun aşağıdaki yöntem ile elimine edilebilir:
Bırakma konumuna el düğmesini indirin ve 4 ila 6 kez kolu sallayın. Sonra düğmeyi bırakın. Gerekirse işlem bir kaç kere tekrarlanabilir.
8. Yükleme Türü ve Ağırlığı
İdeal yükleme tipi kargo ağırlık merkezi sadece transpaleti çatal ortasında olmasıdır. Kargo ağırlık merkezi transpaleti çatal ortasında değilken yükün ağırlık azaltılması gerekir. Yük ağırlık etiket olarak gösterilir.
9. Yağ
Yağ pompası ihtiyacı yağ kapasitesi 250ml (veya 0.25kg). ISO yağ kriterine göre, yağ seçimi ortam sıcaklığı -5 sırasında ~ 40 ℃ yağ seçim düşük sıcaklık yağı olduğunda 32 # olduğunda -35 ~ -5 ℃ sırasında ortam sıcaklığı.
10. Bakım ve Onarım
Rutin kontrol günlük yapılmalı ve her anormal bir fenomen hemen ele alınmalıdır. Transapaletin uzun surely kullanımı için lütfen hatalı yükleme yapmayın. Eğer bir problem ile karşılaşırsanız lütfen alanında uzman personelden yardım isteyiniz. Bu parçaları değiştirmeniz gerekirse, yeni parçalar orijinal üretici tarafından sağlanmalıdır. Tüm döner aksam için her 3 ayda bir yağ değişimi gerekir. Özellikle tekerlek ve eksen arasındaki yere daha fazla dikkat edilmelidir. Tekerler ve dönen diğer aksamlar arasında iplik, bez vb. Gibi parçaların sıkışmadığından emin olduktan sonra kullanın. Aşağidaki tabloda aylara gore bakımı yapıldığına dair bilgileri doldurunuz.
11. Olası arıza ve çözüm tablosu
| No. | Hata | Nedeni | Sorun gidermek için; |
| 1 | Çatal maksimum kaldırma yüksekliğine kaldırmıyo | Hidrolik yağ yetersizdir | Hidrolik yağ ekleyiniz |
| 2 | Çatallar en düşük pozisyona inmiyor | 1. Çok fazla yağ vardır. 2. Döner parçalar aşınmış ya da engellenmiştir. 3. Gövde, piston ve kılavuzlar burç engellidir. | 1.Yağ ekleyiniz 2.Gerekli parçaları değiştirin |
| 3 | Çatal kaldırıyor fakat aşağı inmiyor | 1. Boşaltma cihazda anormal bir şey var. 2. Parçalarda deforme ve hasar vardır. | 1. Madde 4.2. ye gore boşatma cihazını tekrar ayarlayın 2. Deforme olmuş ve hasar almış parçaları değiştirin |
| 4 | Hidrolik yağ sızıntısı | 1. Yağ keçesi kullanılamıyor. 2. Bazı parçaların yüzeyi hasarlı veya yıpranmış. 3. Birleşim yerleri gevşektir | 1. Yağ keçesini değiştirin. 2. Hasar almış ve yıpranmış parçaları değiştirin 3.Gevşek parçaları sabitleyin |
| 5 | Çatal kaldırmıyor | 1. Çalişma hidrolik yağı eksik ya da fazladır 2. Yağ içinde yabancı madde vardır 3. Boşaltma cihazda anormal bir şey var | 1. Çalişma yağını değiştirin 2. Pisliği temizlemek ve yeni çalışma yağ ekleyin 3. Madde 4.2 ye göre boşaltma cihazı yeniden ayarlayın. |
| 6 | Kaldirma yapıldığı anda yükte iken kendi kendine indirme yapıyor | Yağ pompasında yabancı madde vardır ve kilitlemeyi engelliyordur | Vanasını açın ve parçalarını çıkartınız. Parçalari temizleyiniz sonra parçaları tekrar monte ediniz |
12．Atık yağ bertaraf edilmesi
Atık hidrolik yağ göreceli yasalar açısından bertaraf edilecektir. Ve her yerde dökülmesi yasaktır.
13．Uyarı Seviyesi A
Kullanım öncesi kullanım kılavuzunu mutlaka okuyunuz.
Transpaletin çatalını indirmek istiyorsanız mandalı kaldırın ve ayarlı bir şekilde yavaş yavaş indirin. Eğer hızlı bir şekilde bırakırsanız hem transpalete hem de yüke zarar verebilirsiniz.
Yüksek hızda kolu sallamayın.
Yüksek hızda kargo yüklemeyin!
Çatallara aşırı yük yüklemeyin. Aşiri yükte çalışmaz.
Yük ağırlık merkezi transpaleti çatal ortasında olmalıdır. Transpalet yük ağırlık merkezinde balans yapabilir.
Durmayan şekilsiz yükleri yüklemeyin!
Yükü uzun zaman çatal üzerinde tutmayın!
Transpaletin çalışmadığı zamanlarda çatalların en düşük seviyede olduğundan ve frenlenmiş olduğundan eminolun!
Insan taşınması yasaktır. Yük üstüne ya da altına insane girmesin.
Kullanıma uymayan pozisyonlarda çalıştırmayın!
Transpaleti satan firma dışında transpalette modifiye yapmayın.
Yetersiz ışıklı yerlerde çalıştırmayın!
Sağ tarafa kolu çevirerek park yapmayın!
Tampon olarak kullanmayın!
Çatal kolların ekstremite bir yük kaldırmak için bir kaldıraç olarak kullanmayın!
Sorun yaşanabilecek yerlerde transpaleti kullanmayın.
Taşınacak malzemelerin doğrudan transpalete teması yasaktır. Palet üzerinde taşıma yapınız!
Patlayici alanlarda kullanmayınız！
Çalişma sırasında altına ya da teker aralarına ayak vb. Gibi uzuvlarınızı koymayın.
Transpaleti bozulduğunda satıcı ya da üretici firma tamir ve Bakım yapmalıdır.
