Elektrikli Makaslı Platformlar İçin Kullanım Kılavuzu

Elektrikli makaslı platform, elektrikli bir hidrolik pompanın piston yardımıyla açıp kapattığı makas mekanizmasının üzerine oturan bir yük tablasıdır. Paleti, kalıbı ya da makine parçasını tezgâh yüksekliğine, rampa seviyesine veya montaj hattının kotuna getirmek için kullanılır. Güvenli kullanım birkaç temel kurala dayanır: platform düz ve sağlam zemine kurulur, yük tablaya ortalanır ve kapasite aşılmaz, tabla hareket ederken yüke ve makasa dokunulmaz, altına kimse girmez, her vardiya başında kısa bir kontrol yapılır. Bu kuralların ayrıntısını kurulumdan bakıma kadar sırasıyla aşağıda bulabilirsiniz.

Yük platformu ile personel platformu aynı şey değildir

Bu sayfada anlatılan makaslı platformlar yük kaldırmak için tasarlanmıştır; üzerine insan çıkarılıp yüksekte çalışılmaz. Kaldırma masası da denen bu ekipmanlarda kişi kapasitesi, düşme koruması ve kemer bağlantısı gibi insan taşımaya yönelik donanım bulunmaz. Yüksekte çalışacak personeli kaldırmanız gerekiyorsa bunun için üretilmiş bir makaslı akülü personel yükseltici ya da diğer personel platformları kullanılmalıdır.

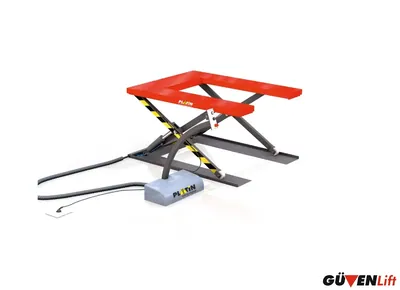

Yük platformlarının kendi içinde de farkları vardır. Tek makaslı modeller daha alçak ve rijittir. Çift makaslı ya da tandem modeller aynı tabla ölçüsünde daha yükseğe çıkar. Alçak şaseli tiplerde tabla zemine çok yakın iner. U tipi makaslı platformlarda ise tablanın ortası boştur; transpaletin çatalları bu boşluğa girer ve palet doğrudan tablaya bırakılır.

Kurulum

• Zemin: Platform düz, sert ve yükü taşıyabilecek bir zemine kurulur. Alt şase kendi kendini taşıyacak gibi değil, zemine tam oturacak şekilde tasarlanmıştır. Zemin eğriyse şase burulur ve makas zorlanır.
• Çukur montaj: Tablanın zemin kotuna kadar inmesi isteniyorsa platform bir çukura yerleştirilir. Çukurun tabanı düz ve sağlam olmalı, ölçüsü platformun çizimine göre açılmalıdır.
• Sabitleme: Tekerlekli mobil modeller dışındaki platformlar, istenmeyen hareketi önlemek için zemine dübel ya da gijonla sabitlenir. Çift ve üçlü makaslı yüksek platformlarda bu sabitleme mutlaka yapılır.
• Elektrik: Şebeke voltajı ve frekansı platformun etiketindeki değerle aynı olmalıdır. Bağlantıyı, topraklamayı ve gerektiğinde sökmeyi yetkili bir elektrikçi yapar.
• Kumanda yeri: Kumanda, operatörün tablayı ve yükü her an görebileceği bir noktaya konur.
• Taşıma: Platform en alt konumdayken tablada kaldırma mapalarının takıldığı cıvata delikleri görülür. Mapalar takılıp sapanla vince bağlanır. Forkliftle taşınacak platformları palet üzerinde gönderiyoruz.

Yükleme ve kapasite

Etiketteki kapasite, yükün tablaya eşit dağıtıldığı durum için verilir. Kaldırma masalarının güvenlik gereklilikleri EN 1570 standardında tanımlanır ve üretici, tablanın hangi yük dağılımlarına dayanacağını yük dağılım tablosuyla bildirir. Yük tek kenara, tablanın ucuna ya da tek bir noktaya binecekse bu tabloya bakın; emin değilseniz teklif aşamasında yükün tablada nasıl duracağını bize anlatın.

• Yükü tablanın ortasına yerleştirin. Palet ya da kasa tablanın dışına taşmamalıdır.
• Kapasiteyi aşmayın. Aşırı yükte makas pimleri ve piston zorlanır, tabla dengesiz iner.
• Tabla hareket ederken yükü itmeyin, çevirmeyin, yerini değiştirmeyin.
• Yuvarlanabilecek ya da devrilebilecek yükü (rulo, varil, dik duran levha) tablaya bağlayın veya takozlayın.
• Tablanın altında biri varken platformu çalıştırmayın. Makas mekanizmasına ve çerçeveye el ya da ayak sokmayın.
• Tabla ile çevredeki duvar, raf ve makine arasında, inerken sıkışma yaratmayacak kadar boşluk bırakın.
• Bir kişiye ya da başka bir ekipmana zarar verebilecek şekilde yük kaldırmayın; tablanın üzerinden taşan uzun parçalar inişte çevreye çarpar.

Tabla ölçüsünü yükün ölçüsüne göre seçin. Tablası yükten küçük bir platformda palet kenarlardan taşar, ağırlık tablanın uçlarına biner ve platform kapasitesinin altında bir yükte bile zorlanır. Tabla gereğinden çok büyük olduğunda ise platform ağırlaşır, çevresinde çalışacak yer kalmaz. Kapalı yükseklik, yani tablanın inebildiği en alçak seviye de önemlidir: paleti forkliftle bırakacaksanız sorun olmaz, transpaletle yükleyecekseniz alçak şaseli ya da U tipi bir model gerekir.

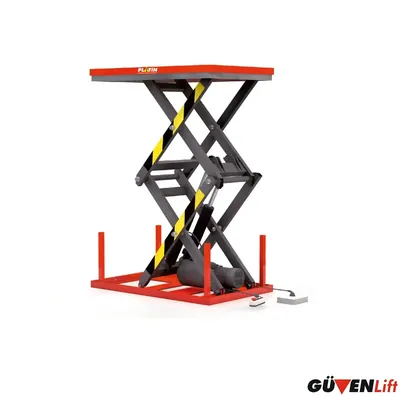

Model seçerken kapasite aralıkları yol gösterir: PD Serisi elektrikli makaslı platform 1 ile 4 ton, PT Serisi çift makaslı platform 1 ile 2 ton arasındadır. Daha ağır yükler ve özel tabla ölçüleri için GVN420 ağır tip hidrolik makaslı platforma bakın.

Kumanda ve emniyet donanımı

Kumandadaki yukarı ve aşağı butonlar, basılı tutuldukları sürece çalışır. Elinizi butondan çektiğiniz anda tabla, kalkışta da inişte de olduğu yerde durur. Acil stop butonu ise bütün hareketi keser.

Tablanın kenarında, tabla büyüklüğünde hareketli bir emniyet çerçevesi bulunur. İnerken çerçeve bir cisme ya da bir ayağa değdiğinde platformun enerjisi kesilir ve tabla durur. Emniyet gereği tabla bu durumda kendiliğinden inmeye devam etmez. Önce kısa bir yukarı hareket verilir, engel kaldırılır, sonra iniş yeniden başlatılır. Çerçeveyi her vardiya başında elle bastırarak deneyin.

Hidrolik ünitedeki emniyet valfi, platformun kapasitesinin üzerindeki yükü kaldırmasını engeller. Bu valfin ayarını yalnız yetkili personel yapar; daha ağır yük kaldırmak için valfi kurcalamak pistonu da makası da tehlikeye atar. Pompa motorları sürekli değil aralıklı çalışma için tasarlanır. Motorun saatte ne kadar süre tam yükle çalışabileceği kılavuzda yazar. Tabla gün boyu sık sık inip kalkacaksa bunu teklif isterken söyleyin; motor ve ünite buna göre seçilsin.

Günlük kontrol listesi

Kullanmadan önce şu noktalara bakın. Bir arıza ya da kusur görürseniz platformu kullanmayın, kumandaya arızalı notu asın ve servise haber verin.

• Uyarı levhaları ve kapasite etiketi yerinde ve okunur mu
• Tablada, makas kollarında ve şasede çizik, bükülme ya da çatlak var mı
• Piston ve hidrolik üniteden yağ sızıntısı var mı
• Platform yüksüzken düzgün kalkıp iniyor mu; titreme, takılma, tek tarafa yatma var mı
• Cıvatalar, vidalar ve makas pimleri sıkı ve yerinde mi
• Emniyet çerçevesi ve acil stop çalışıyor mu
• Kumanda kablosunda ezilme ya da kesik var mı

Bakım ve hidrolik yağ

Hidrolik pano ve pompa bölgesini temiz tutun; toz ve talaş hem sızıntıyı gizler hem de soğumayı zorlaştırır. Yağ seviyesine bakarken ya da yağ eklerken platform yüksüz, elektriği kesik ve en alt konumda olmalıdır. Tank, tabla en alttayken alabileceği en fazla yağa göre doldurulur; tabla yukarıdayken ağzına kadar doldurulan tank, tabla indiğinde taşar. Kılavuzda belirtilen tipte hidrolik yağ kullanın, farklı yağları karıştırmayın.

Platformu sürekli yağmur alan, su biriken ya da çok nemli yerlerde kullanmayın. Patlayıcı ya da yanıcı madde bulunan bir alanda kullanılacaksa bunu sipariş öncesinde bildirin; ürünü bu tür alanlara göre hazırlayabiliyoruz. Üreticinin yazılı izni olmadan platformun mekanik ya da elektrik yapısında değişiklik yapmayın ve yedek parçada üreticinin parçasını kullanın.

Değiştirilen hidrolik yağ tehlikeli atıktır. Lavaboya ya da toprağa dökülmez, atık yağ toplayan bir firmaya teslim edilir.

Elektrik bağlantısı olmayan ya da yükün seyrek kaldırıldığı yerlerde pompalı manuel makaslı platformlar da iş görür. Tüm modeller elektrikli makaslı platformlar bölümünde. Yükün ağırlığını ve ölçüsünü, tablanın en alt ve en üst yüksekliğini, voltajı ve platformun ne sıklıkla çalışacağını yazın; uygun modeli ve fiyatı teklifle bildirelim.
