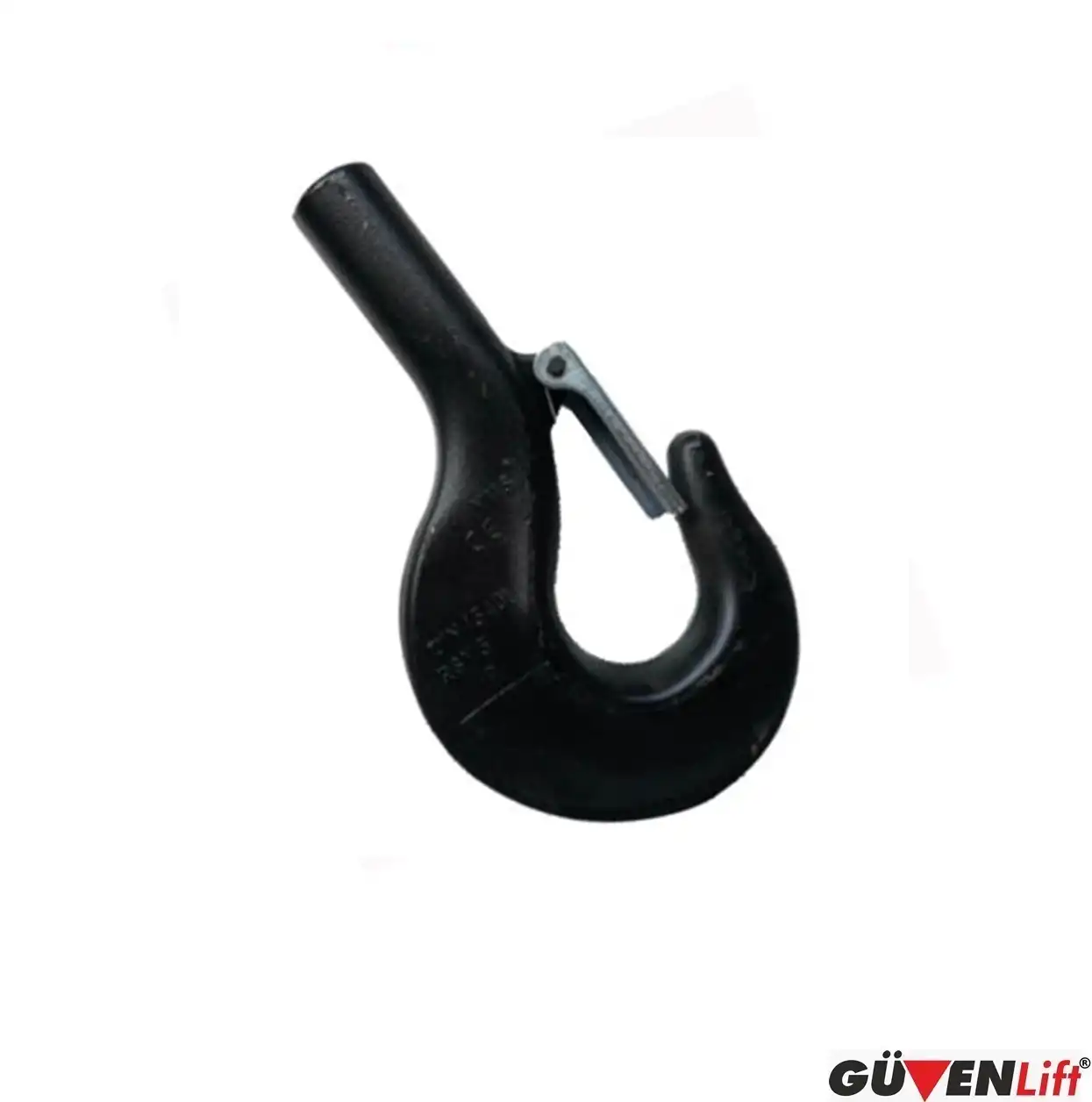

Saplı Vinç Kancası Tek Ağız DIN 15401
Saplı Vinç Kancası Tek Ağız DIN 15401
Vinç kancası, vinç veya vinç gibi bir cihaz vasıtasıyla yükleri kapmak ve kaldırmak için kullanılan bir aparattır. Kanca genellikle, yükün bağlı olduğu kaldırma teli halat sapan, zincir veya halatın ayrılmasını önlemek için bir emniyet mandalı ile donatılmıştır.

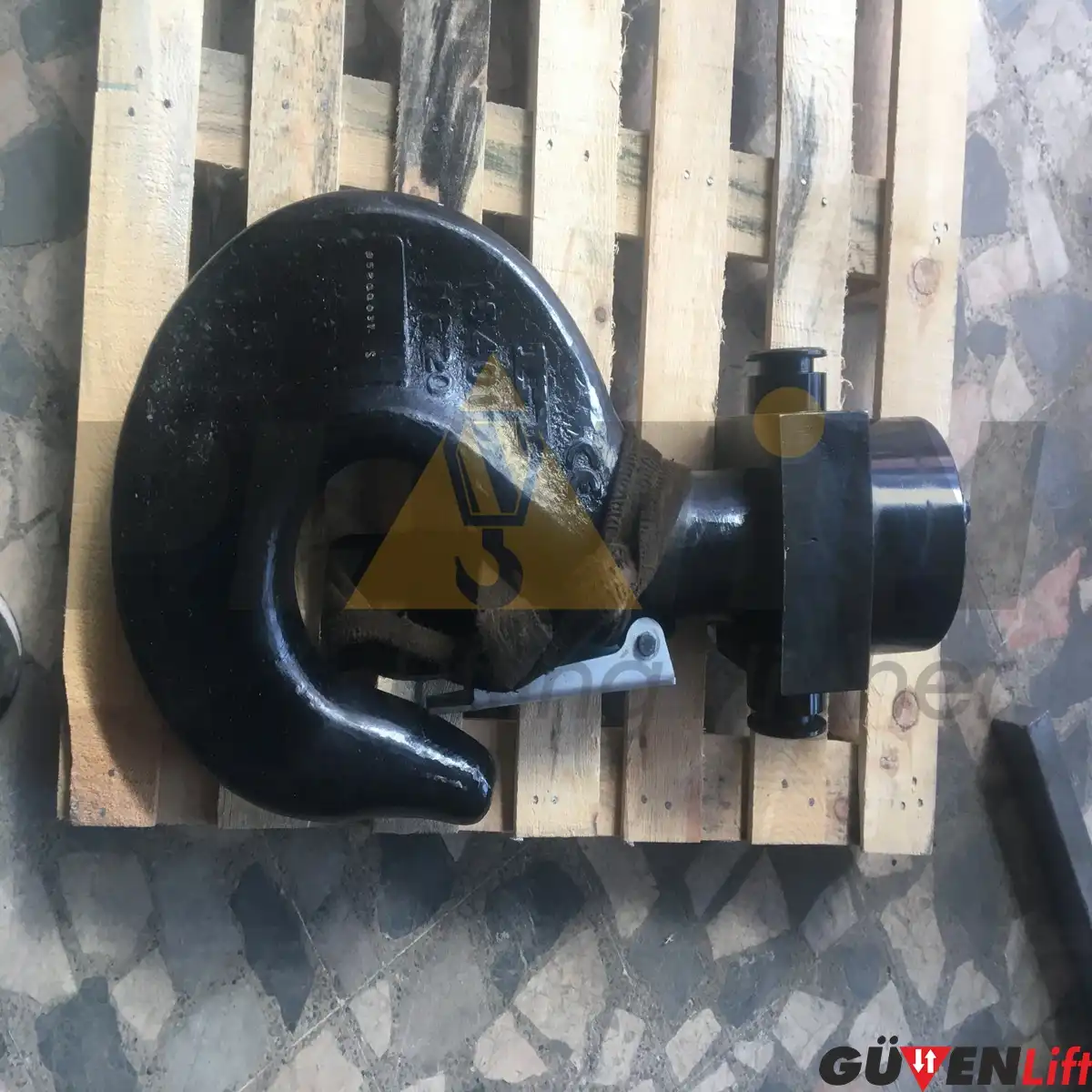

Saplı Vinç kancaları, yüklerin neredeyse tüm ağırlığını taşıyan tüm kaldırma makinelerindeki en önemli parçadır. Genel olarak konuşursak, standart vinç kancası tertibatı standart bir işleme teknolojisine sahiptir.

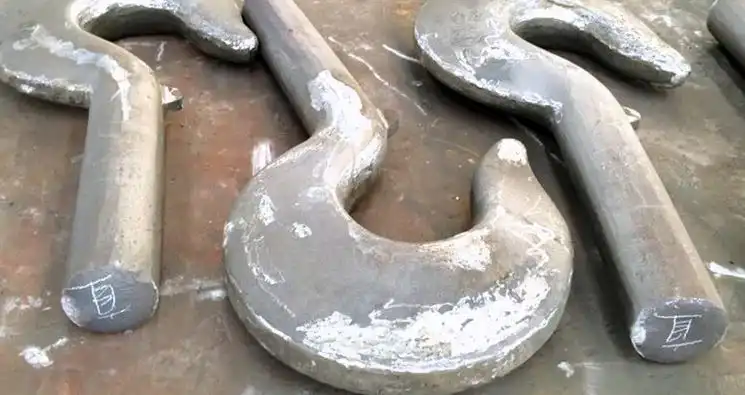

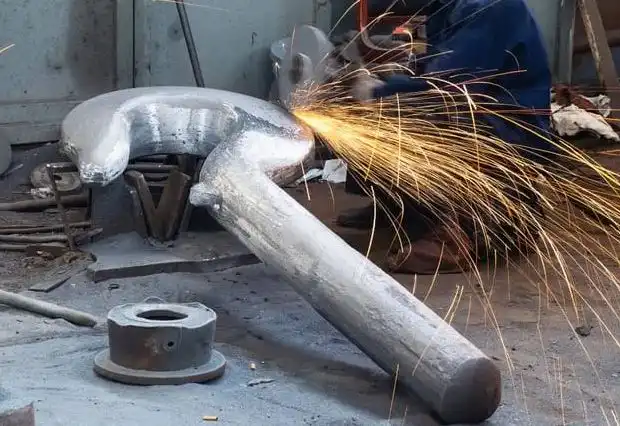

Firmamızdaki vinç kancası üretimi kesinlikle teknoloji gereksinimlerine, kaliteli malzemeye, uygun dövme, işleme ve ısıl işleme göre yapılır.
- Kabiliyet – güçlü üretim kapasitesi, 0,5 ila 500 ton arasında mevcuttur
- Malzeme – karbon çeliği ve alaşımlı çelik ve özel gerekli malzeme
- Isıl işlem – söndürülmüş ve temperlenmiş
- Standartlar – DIN standart vinç kancası mevcuttur
Standart bir vinç kancası için aşağıdaki parametreler gereklidir:
Kapasite (tonaj)
Malzeme (karbon, alaşım)
Şaft çapı
Şaft uzunluğu
Boğaz açıklığı
mandal kiti gerekli

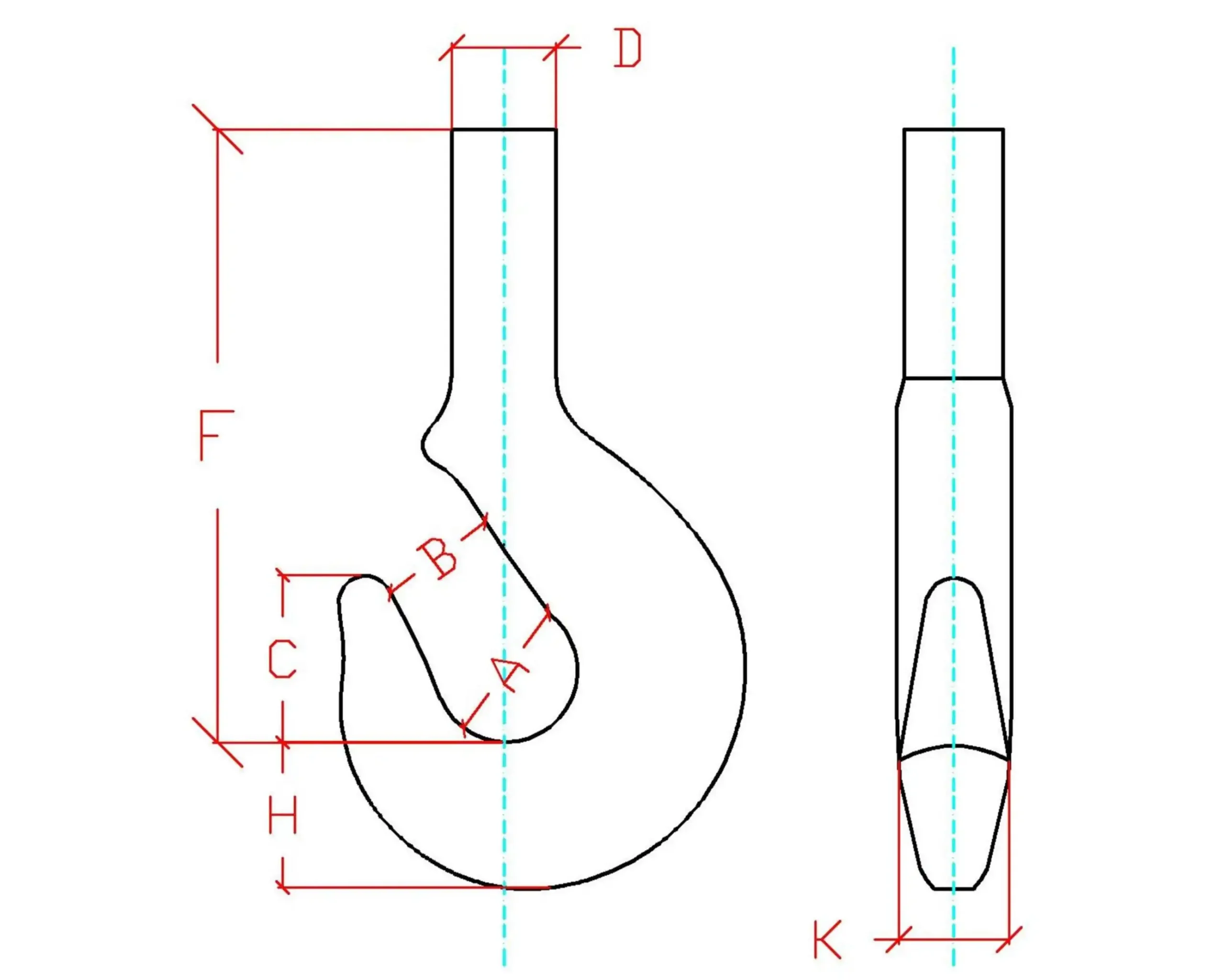

Teknik Tablo

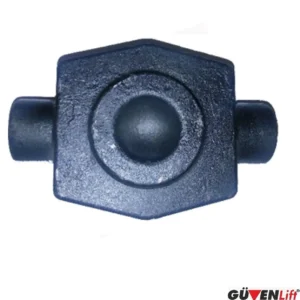

Burada bilinmesi gereken en önemli husus kapasite ve karşılığı olan NR modelidir. Örneklemek olursak NR5, 10 tona eşittir. NR yanındaki rakamın iki katı kaldırma kapasitesine sahiptir. Ayrıca bu ürünler kimyasal analiz yapılarak kullanım saatine göre kapasitelere sahiptirler. Saplı Kanca sapları işlenerek traverslere takılır ve rulman vasıtası ile 360 derece dönmeleri sağlanır.
| NR | A | B | C | D | F | H | K | Birim Ağırlık |
| (kg) | ||||||||
| 0,5 | 42 | 34 | 95 | 25 | 172 | 31 | 26 | 1,4 |
| 0,8 | 48 | 38 | 103 | 30 | 191 | 37 | 32 | 2,3 |
| 1 | 50 | 40 | 108 | 32 | 206 | 40 | 35 | 2,6 |
| 1,6 | 56 | 45 | 119 | 36 | 233 | 48 | 40 | 4,32 |
| 2,5 | 63 | 50 | 135 | 42 | 263 | 58 | 48 | 6,96 |
| 4 | 71 | 56 | 152 | 48 | 297 | 67 | 54 | 9,9 |
| 5 | 80 | 63 | 170 | 55 | 332 | 75 | 62 | 12,3 |
| 6 | 91 | 72 | 195 | 62 | 390 | 86 | 67 | 19,5 |
| 8 | 101 | 81 | 219 | 69 | 435 | 96 | 76 | 30 |
| 10 | 120 | 93 | 225 | 77 | 490 | 110 | 90 | 39 |
| 12 | 135 | 112 | 263 | 95 | 560 | 118 | 102 | 75 |
| 16 | 145 | 114 | 290 | 111 | 600 | 132 | 118 | 95 |
| 20 | 170 | 130 | 340 | 121 | 680 | 150 | 125 | 136 |
| 25 | 185 | 145 | 370 | 130 | 750 | 170 | 140 | 150 |
| 32 | 200 | 170 | 420 | 136 | 830 | 190 | 160 | 200 |
| 40 | 220 | 180 | 440 | 155 | 930 | 215 | 170 | 310 |
| 50 | 250 | 210 | 480 | 175 | 1000 | 236 | 190 | 430 |
“Saplı Vinç Kancası Tek Ağız DIN 15401: Yüksek Standartlarda Güvenli ve Verimli Kaldırma Çözümleri”
Bu başlık, “Saplı Vinç Kancası Tek Ağız DIN 15401” ürününü tanımlar ve onun yüksek güvenlik ve verimlilik standartlarına uygun bir kaldırma aracı olduğunu vurgular. DIN 15401, bu tip vinç kancaları için belirlenmiş bir Alman standartını ifade eder ve ürünün belirli kalite ve güvenlik kriterlerini karşıladığını gösterir. Bu tür bir kanca, genellikle endüstriyel ve inşaat sektörlerinde ağır yüklerin kaldırılmasında kullanılır.
